回流焊設備的操作流程與方法

回流焊設備的操作流程與方法主要包括以下步驟：

一、操作前準備

?設備檢查?

清潔設備內部，確保無雜物殘留?。

檢查急停開關是否復位，電源線連接是否穩固。

調整導軌寬度至PCB板適配尺寸?。

?參數預設?

根據焊接需求選擇預設溫度曲線（如預熱區、保溫區、回流區、冷卻區）?：

?預熱區?：60-130℃，防止熱沖擊損壞元器件?。

?保溫區?：120-160℃，揮發助焊劑潮氣?。

?回流區?：220-250℃，錫膏熔融形成焊點?。

?冷卻區?：快速降溫固化焊點?。

獨立調節各溫區目標溫度及傳送帶速度?。

二、焊接流程

?PCB板預處理?

均勻涂抹錫膏于焊盤，避免受熱不均?。

貼片機精準安裝元器件?。

?啟動焊接?

通電開機，選擇預設曲線或自定義參數?。

待各溫區達到設定溫度（綠燈亮起）后，將PCB放入傳送帶。

確保PCB連續進板，方向正確且間距適當。

?回流焊模式運行?

?升溫區?：快速升溫至預設值，功率越高升溫越快?。

?保溫區?：溫度趨近焊接點，錫膏開始融化?。

?焊接區?：恒溫固化焊點（如230℃維持120秒）?。

?冷卻區?：自動降溫至安全溫度。

三、注意事項

?溫度校準?：使用溫度傳感器實測溫區數據，精細調整參數?。

?雙面板焊接?：先完成一面焊接，冷卻后再進行另一面?。

?安全防護?：焊接后待溫度降至室溫再取板，避免燙傷。

?設備維護?：定期斷電檢查，確保風機及傳送帶運行正常。

無鉛技術對回流焊的要求

無鉛技術對回流焊設備及工藝提出以下核心要求：

一、設備性能要求

?溫區數量與長度?

至少需配置?8個溫區?，優選≥10溫區，以滿足復雜溫度曲線調控需求。

加熱區長度越長，越利于溫度曲線的精確控制。

?溫度控制精度?

溫度波動需≤±0.2℃，確保焊接穩定性。

傳輸帶橫向溫差≤±2℃，防止局部過熱或冷焊。

?最高加熱能力?

加熱上限需≥250℃，適配無鉛焊料高熔點特性（通常245-260℃）。

二、工藝參數規范

?溫度曲線設置?

?預熱區?：升溫速率0.7-1.5℃/s，避免熱沖擊?45；溫度100-180℃，時間60-120秒。

?回流區?：峰值溫度220-250℃，持續時間30-90秒?27；冷卻速率≥6℃/s，減少熱應力。

保溫區時間比有鉛工藝縮短20-30秒，溫度提高約10℃。

?材料適配性?

焊料需符合?Rohs標準?的錫銀銅合金；

助焊劑必須為?無鉛專用型?，鹵素含量≤0.1%。

三、質量控制與安全

?實時監測?

設備需內置或外接?溫度曲線采集器?，實時校準爐溫。

?焊后檢測?

強制執行X光檢查、剪切測試、拉力測試等全項目檢測。

?安全防護?

配備酸性氣體過濾系統，控制焊接煙霧污染；

操作人員需穿戴防護裝備，嚴格培訓無鉛工藝風險?。

?關鍵差異?：相比有鉛工藝，無鉛回流焊需?更高溫區數量?（8溫區起步）、?更嚴溫差控制?（±2℃）、?更快冷卻速率?（>6℃/s），并匹配專用焊料及助焊劑?。

回流焊溫度曲線在SMT工藝中的作用

回流焊溫度曲線在SMT工藝中通過精確控制各階段溫度變化，確保焊接質量與可靠性，其核心作用及技術要點如下：

一、溫度曲線的核心作用

?保障焊接質量?

優化焊料熔融與潤濕過程，防止橋接、虛焊、冷焊等缺陷?1。

預熱區控制熱應力，避免元器件開裂或PCB變形（升溫斜率≤3℃/s）?。

冷卻區快速固化焊點（降溫速率1-4℃/s），減少氧化與晶粒粗化?。

?提升生產效率與良品率?

恒溫區（120-160℃）均衡PCB整體溫度，消除"立碑"、"燈芯效應"等缺陷?。

回流區峰值溫度與持續時間（如230℃/30-60秒）確保焊點合金層致密性?。

?保護元器件與基板?

避免超溫?fù)p壞熱敏感元件（如超過230℃導致電容失效）?。

預熱區溶劑揮發與助焊劑活化，清除焊盤氧化物?。

二、工藝優化關鍵點

?曲線設計原則?：

冷卻區斜率需與回流區鏡像對稱，確保焊點結構致密?。

使用熱電偶實測多點溫度，校準橫向溫差（需≤±2℃）?。

?缺陷預防?：

預熱過快→錫珠；過慢→氧化；回流不足→虛焊；冷卻過慢→焊點發暗?。

雙面板需分面焊接，避免二次受熱損傷?。

回流焊溫度曲線是SMT良率的決定性因素，需根據焊膏特性、PCB層數及元件布局動態調整，并通過爐溫測試儀持續驗證?。

SMT篩選接駁臺優勢分析

SMT篩選接駁臺通過集成智能分揀與緩沖功能，顯著提升電子制造產線的效率與品質管控能力，其核心優勢如下：

核心功能優勢：

1.?智能分揀與品質隔離?
通過光電傳感器接收AOI/SPI等檢測設備的NG信號，自動將缺陷PCB切換至副軌道輸送到維修區，避免不良品流入回流焊等關鍵工序，攔截率可達99%?23。合格品則通過主軌道直通下道工序，實現全自動品質分流。

2.?高效雙軌并行緩存?
雙軌道設計支持同時緩存多塊PCB（典型容量20塊），主軌用于正常生產流，副軌作為應急緩存區。當貼片機滿負荷或下工序設備故障時，副軌持續收板，維持50%產能，減少停機損失。

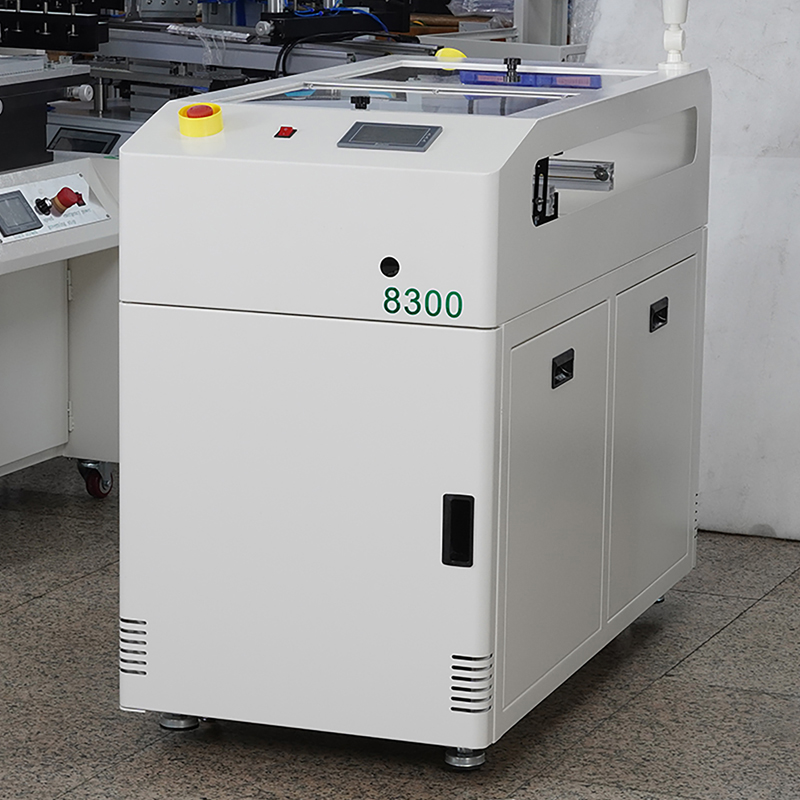

SMT移載機是什么

SMT移載機（又稱平移機）是SMT生產線中實現軌道錯位平移接駁的核心設備，主要用于優化產線布局、提升設備利用率及降低運營成本。

產線軌道動態整合

?單雙軌設備銜接?
解決單軌貼片機與雙軌回流焊/波峰焊之間的軌道錯位問題，通過精確平移PCB實現設備無縫對接，避免人工搬運導致的效率損失和品質風險?。

?產線分流與合流?
支持“一進二出”（單軌分雙軌）、“二進一出”（雙軌合單軌）等模式，靈活適配多線合并或單線拓展的生產需求，例如兩條貼片線共用一臺回流焊。
