SMT線路板上料機主要特點和功能

SMT線路板上料機專為電子制造自動化設計，主要用于高效、精準地將PCB板從存儲位置輸送到生產線，提升整體生產效率。其主要特點和功能包括：

?高度自動化操作?：通過機械手自動抓取、頂升上料和傳送PCB板，大幅減少人工干預，確保連續化生產 ?。

?先進控制系統?：采用PLC和觸摸屏界面，實現微電腦控制、參數調整（如升降步距和傳送速度）和故障自動診斷，操作簡便且運行穩定 ?。

?精準定位功能?：配備限位裝置、中心拍板系統和調偏系統，確保PCB板在輸送過程中位置準確（精度可達±0.1mm），避免位移或損傷 ?。

?強大適應性與兼容性?：可處理不同尺寸、形狀的PCB板（如斜放自動平衡），并支持SMEMA接口無縫對接上下游設備，適應多樣化生產需求 ?。

?安全可靠運行?：集成過載保護、聲光報警和緊急停車裝置，在異常情況時及時停機，保護設備和人員安全 ?。

?效率顯著提升?：通過連續上料和高速響應（如十幾秒處理一塊托板），減少工序等待時間，單日產量可提高50%以上，適用于24小時生產環境 ?。

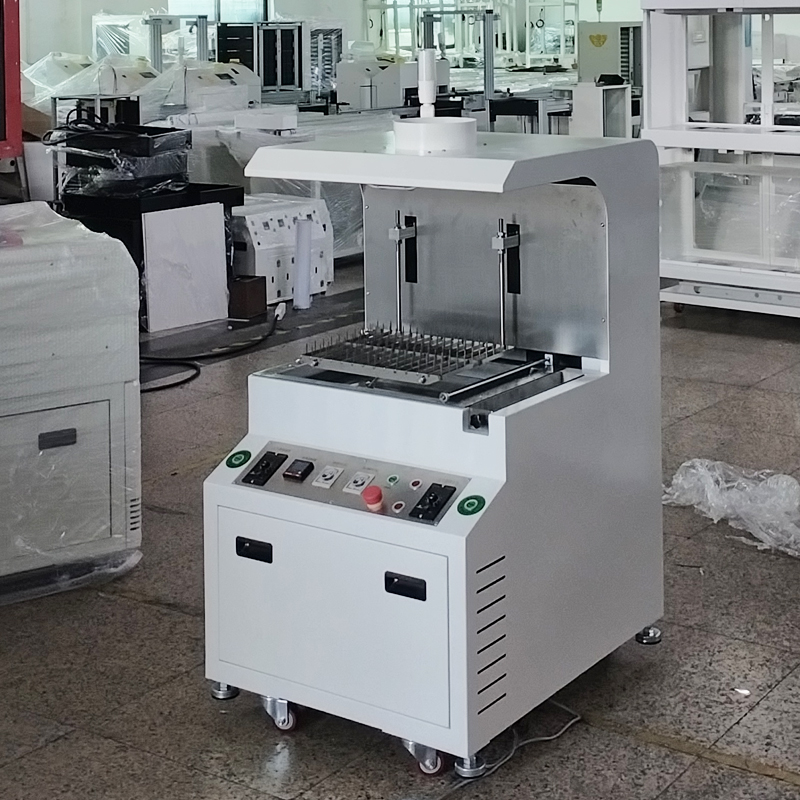

SMT浸焊機關鍵使用技巧

Smt浸焊機關鍵使用技巧的實戰總結：

?一、溫度精準控制?

?預熱設定?

提前60分鐘開機，無鉛工藝錫溫嚴格控制在?260±5℃?（通過溫控表實時校準）?

預熱區溫度保持80-150℃范圍，時間40-100秒（防止熱沖擊）?

?錫液管理?

每浸焊4塊板必須刮除錫面氧化物，避免焊點夾雜錫渣?

添加焊條時確保長度足夠，防止過短頂?shù)沟撞吭?/span>?

?二、浸焊操作技巧?

?入錫手法?

PCB以?5-10°斜角?緩慢浸入（＞30°易導致焊錫飛濺）?

浸入深度＝板厚的?50%-70%?，時間嚴格控制在?3-5秒??

?焊點增強?

提板時保持5-10°傾角勻速上升，避免焊點拉尖?

焊點不飽滿時可?二次浸焊?（速度加快至2秒內）?

?三、質量與安全保障?

?焊前防護?

銅箔面單面接觸助焊劑，元件面嚴防污染?

布設頂針避開底部元件，避免機械損傷?

?焊后質檢?

目視檢查焊點：拒絕虛焊/短路/錫珠（重點核查IC引腳）?

不良品貼紅色標簽隔離并記錄?

?四、關鍵注意事項?

?安全操作?

身體距離錫槽≥30cm，刮錫渣時佩戴耐高溫手套?

設備溫度異常（溫差＞5℃）立即停用檢修?

?設備養護?

每日關機后清理錫渣+酒精擦拭設備表面?

助焊劑噴霧系統每周酒精沖洗防堵塞?

?五、增效技巧?

助焊劑噴涂后靜置20秒再浸焊，增強活性?

多批次生產時采用磁性治具，換型時間縮短至15分鐘?

通過精細控制傾角、溫度及流程銜接，可提升良率30%以上?。

SMT浸焊機作業指導書

SMT浸焊機作業指導書的核心操作規范：

?一、操作流程?

?設備預熱?

提前60分鐘開啟電源，溫度設定為260±5℃（需通過溫控表校準）?。

確認氣壓值穩定在0.5MPa（若設備含氣壓系統）?。

?助焊劑浸涂?

用夾具夾持PCB板，僅使銅箔面接觸助焊劑液面，避免元件面沾染?。

?浸焊操作?

將PCB與錫液呈30°斜角緩慢浸入，浸入深度為板厚的50%-70%?。

浸焊時間：3-5秒，隨后以30°角勻速提起?。

每浸焊4片PCB需刮除錫面氧化物，保持錫液清潔?。

?冷卻處理?

浸焊后立即將PCB移至安全區域自然冷卻，嚴禁觸碰未冷卻板?。

完全冷卻后側放于防靜電器具中，不同機型分區存放防止摩擦?。

?二、安全與防護要求?

?個人防護?

全程佩戴接地的防靜電手環?。

操作時身體距錫槽30-50厘米，避免焊錫飛濺燙傷?。

?設備安全?

嚴禁運行時徒手接觸設備內部或設定全自動模式?。

異常情況立即按下緊急開關并上報?。

?三、質量控制要點?

?焊前檢查?

確認元件插裝到位，無偏移/浮起現象?。

錫膏使用前攪拌3-5分鐘，未用錫膏超過12小時需冷藏?。

?焊后檢驗?

目視檢查：焊點無漏焊、虛焊、短路、錫珠或拉尖?。

借助放大鏡確認IC無反向、移位及少件/多件問題?。

發現不良品用紅色箭頭標簽標識并記錄報表?。

?四、設備維護?

?每日維護?

關機后徹底清洗鋼網/刮刀，清理錫渣及助焊劑殘留?。

酒精清潔設備表面，保持工作區無雜物?。

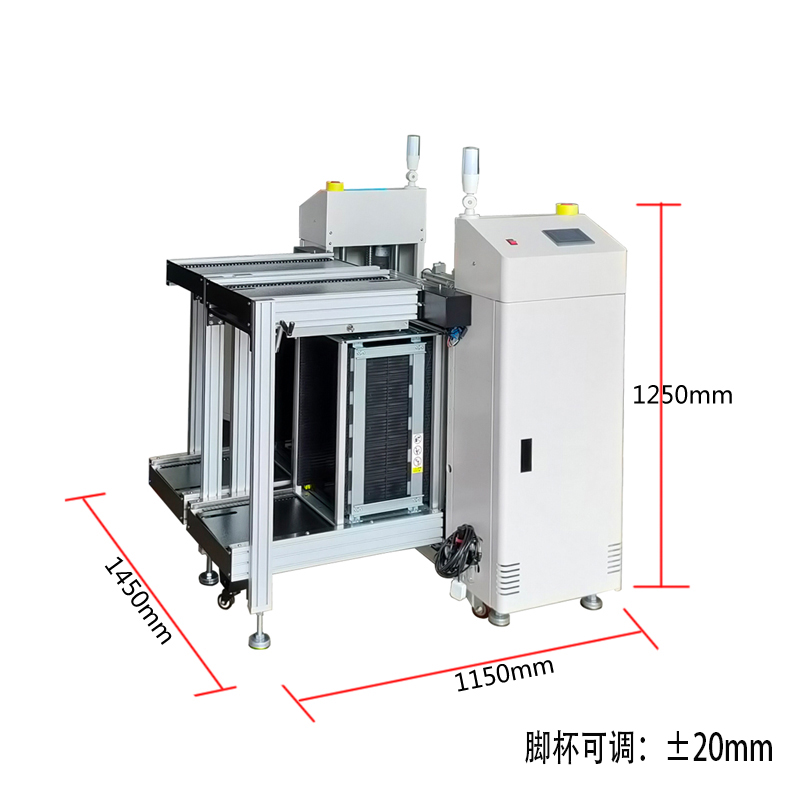

雙軌上板機在PCB自動上料中主要作用

雙軌上板機在PCB自動上料中主要作用是提升整體生產效率和自動化水平，具體體現在以下幾個方面：

?大幅提高生產效率?：采用雙軌設計，允許同時處理兩塊電路板，顯著加快上料速度，減少設備空閑時間。

?降低勞動強度和人為錯誤?：自動化操作替代人工干預，避免了手動上料的疲勞和失誤風險，確保生產流程更穩定。

?增強精度和穩定性?：集成高精度控制系統（如PLC和視覺定位），實現精準基板抓取和傳送，降低產品不良率。

?支持智能生產線集成?：通過物聯網和AI技術，實現遠程監控與自適應調整，為未來智能工廠提供無縫協同能力。

此外，其發展正朝向智能化和定制化方向演進，例如通過深度學習優化物料管理，適應多樣化生產需求。

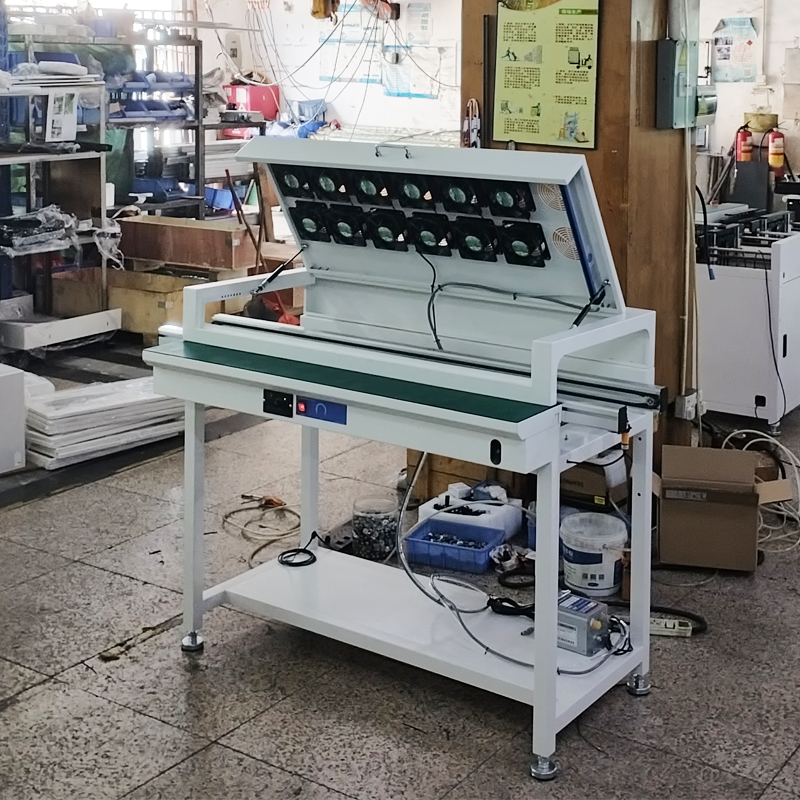

SMT鏈條接駁臺帶冷風罩的作用

SMT鏈條接駁臺帶冷風罩在生產線中扮演至關重要的角色，其主要作用包括：

迅速降低回流焊或波峰焊后PCB板的表面溫度，減少元件損傷、焊點氧化或橋區問題的發生。

提供自然冷卻空間，避免操作員直接接觸高溫板，保護人員安全。

防止熱板直接進入后續設備（如AOI），影響其性能或壽命。

作為爐后檢查（如AOI、目檢）前的緩沖，確保檢查站有板可檢，并為返修板提供臨時存放位置。

提高生產效率和整體穩定性，通過冷卻減少變形風險。
