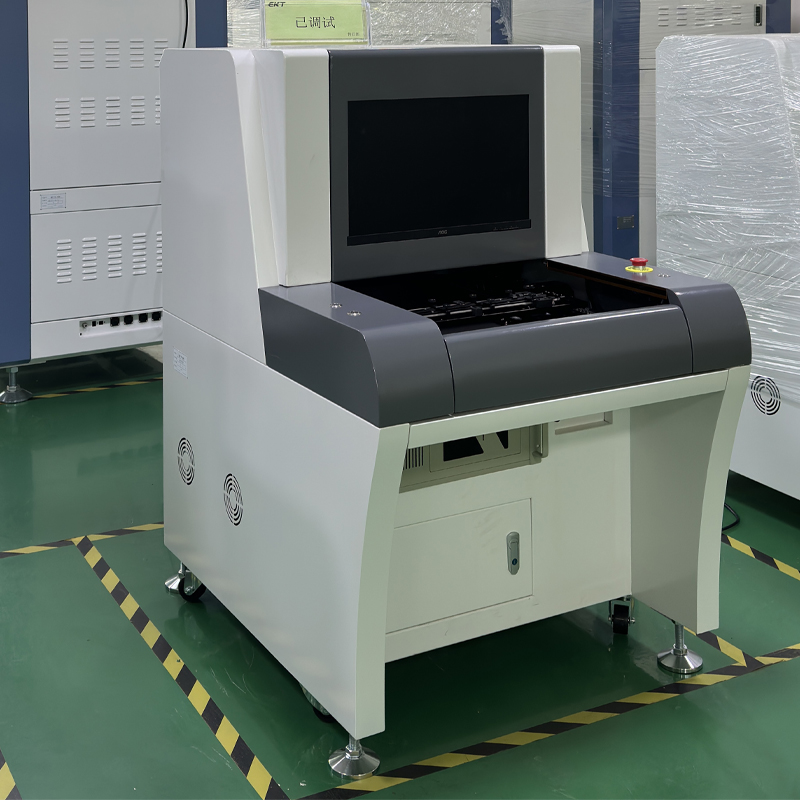

SMT設備中的AOI（自動光學檢測設備）是什么

SMT設備中的AOI（自動光學檢測設備）是電子制造中用于檢測PCB（印刷電路板）貼裝質量的關鍵工具，通過光學成像和算法分析識別焊接缺陷、元件錯位等問題?。

核心功能與原理

?檢測內容?：主要識別焊點不良（如虛焊、連錫）、元件缺失/偏移、極性錯誤等缺陷?。

?工作原理?：

高分辨率攝像頭掃描PCB板，采集圖像；

計算機將圖像與預設標準比對，通過灰度或3D算法分析差異；

標記缺陷位置并生成報告?。

主要類型與特點

?在線AOI?：集成于生產線，實時檢測（每板3-10秒），適合大批量生產，可聯動設備攔截不良品?。

?離線AOI?：獨立抽檢設備，支持3D焊點分析，適用于小批量或多品種場景?。

?3D AOI?：結合X-Ray技術，檢測內部焊點空洞及復雜結構（如BGA），提升缺陷覆蓋率?。

優勢與應用

?效率提升?：替代人工檢測，速度達每秒多片PCB，誤判率低?。

?工藝優化?：通過SPC數據分析缺陷根源，調整焊接參數?。

?行業應用?：廣泛用于手機主板、汽車電子等高精度領域，預計2025年企業采用率超60%?。

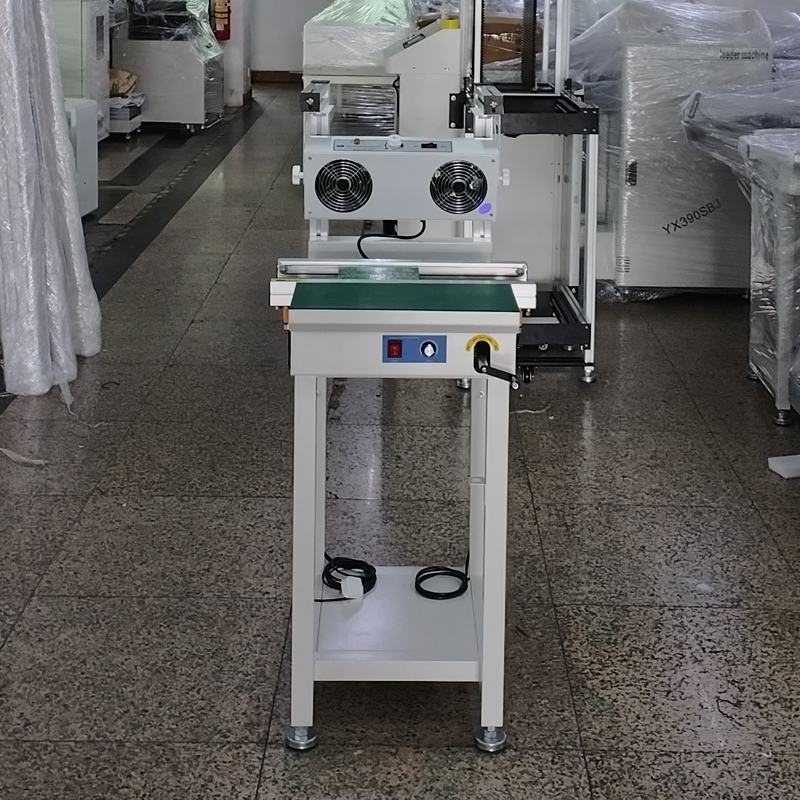

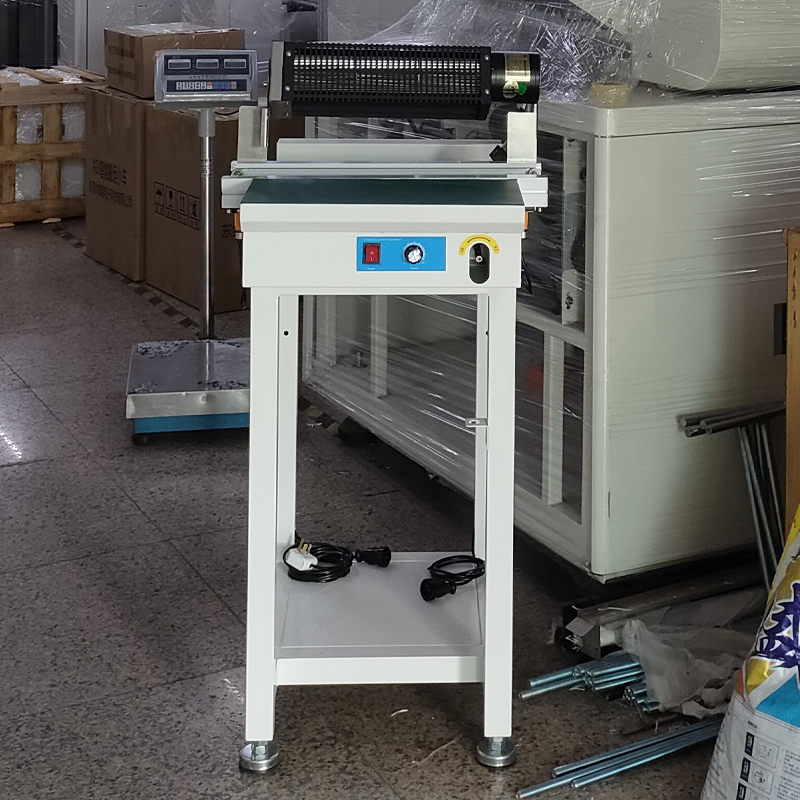

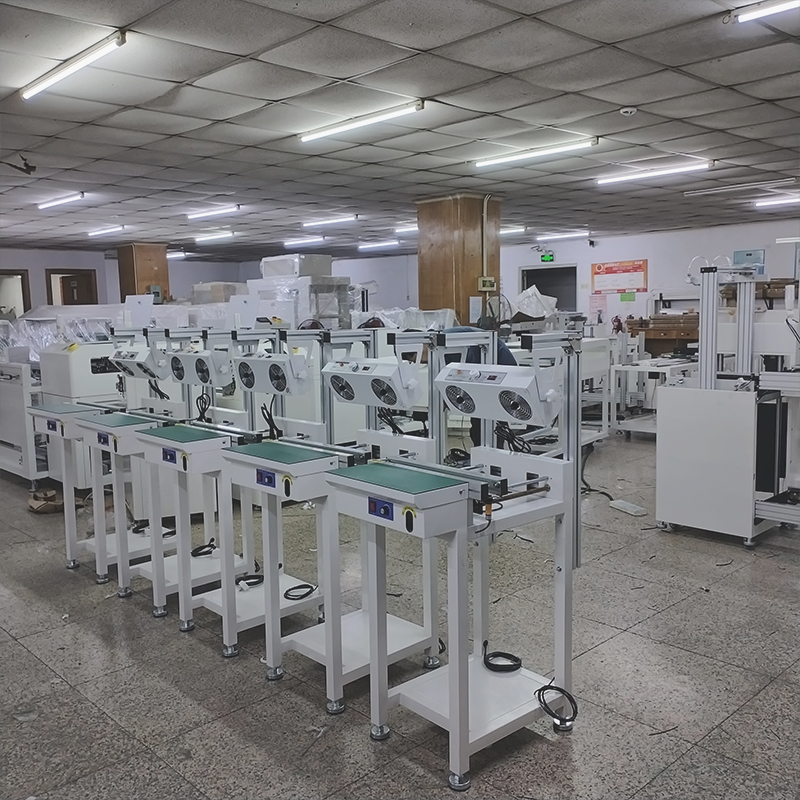

離子風機接駁臺與恒流風扇接駁臺的區別

離子風機接駁臺與恒流風扇接駁臺在功能、技術參數和應用場景上存在顯著差異，具體區別如下：

1. ?核心功能?

離子風機接駁臺?：主要用于靜電消除，通過高壓放電產生正負離子中和物體表面靜電?。其技術參數包括離子平衡度（交流式平衡度更高）、離子釋放距離（直流式更遠）及安全性（直流式電流更弱）?。

恒流風扇接駁臺?：專注于穩定氣流輸送，通過直流電機實現精準風量控制，適用于需要持續散熱的場景（如電子設備冷卻）?。其性能指標包括風量（CFM）、風壓、噪音水平及調速方式（如PWM智能調速）?。

2. ?優缺點分析?

離子風機接駁臺?：

優點：直流式離子濃度高、除靜電速度快；交流式平衡度穩定?。

缺點：直流式平衡度易受放電針磨損影響；交流式安全性較低?。

恒流風扇接駁臺?：

優點：噪音低、能效高、調速精準?。

缺點：成本較高，需額外電源支持?。

3.?應用場景差異?

離子風機接駁臺?：適用于對靜電敏感的工序，如半導體封裝、液晶面板生產?。

恒流風扇接駁臺?：多用于需要穩定散熱的工業設備或服務器機柜?。

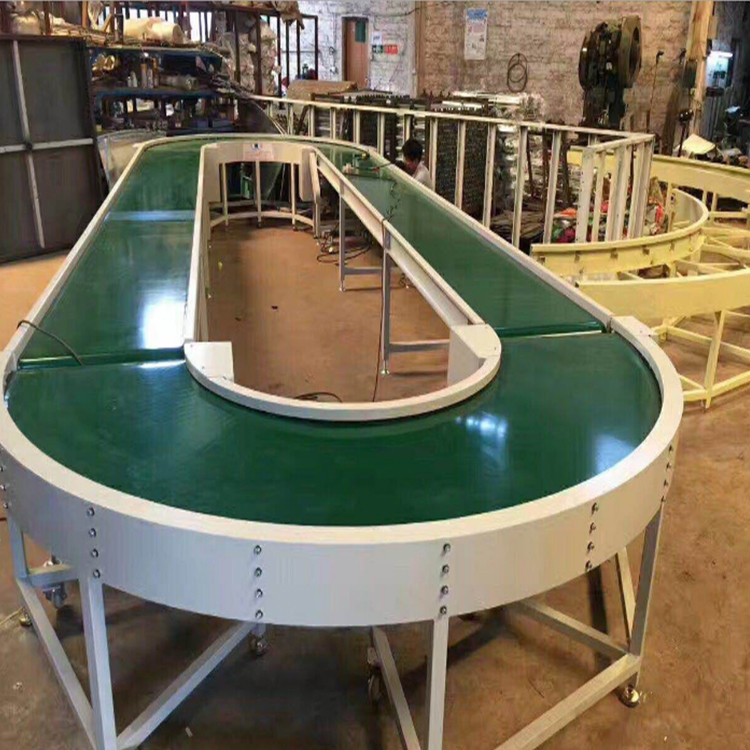

SMT設備皮帶轉彎?rùn)C(jī)特點和優勢

SMT設備皮帶轉彎?rùn)C(jī)作為工業自動化中的關鍵輸送設備，具有以下特點和優勢：

一、核心特點

?結構設計?

采用模塊化鈑金框架和錐形驅動滾筒設計，支持皮帶張緊調整，便于快速安裝與維護?。

獨特的糾偏機構（如防跑偏導軌和單邊調整裝置）確保輸送穩定性，避免生產中斷?。

?運行性能?

輸送平穩，物料與皮帶無相對運動，減少貨物損傷，適合精密電子元件等敏感物品?。

低噪音設計（<60dB），適用于對靜音要求高的環境?。

?靈活適配性?

可定制30°至180°任意轉彎角度，轉彎半徑根據物料尺寸調整?。

兼容多種驅動方式（減速電機/電動滾筒）和調速方案（變頻/無極變速）?。

二、顯著優勢

?高效節能?：能耗低，傳輸速度高，適合連續或間歇作業?。

?廣泛適用?：可輸送散料、紙箱、包裝袋及高溫、防靜電等特殊物料?。

?智能化擴展?：支持與控制系統集成，實現物品跟蹤和積放功能?。

三、典型應用場景

主要用于SMT生產線、電子裝配線、食品加工及物流分揀系統，尤其適合空間受限需轉向的場合?。

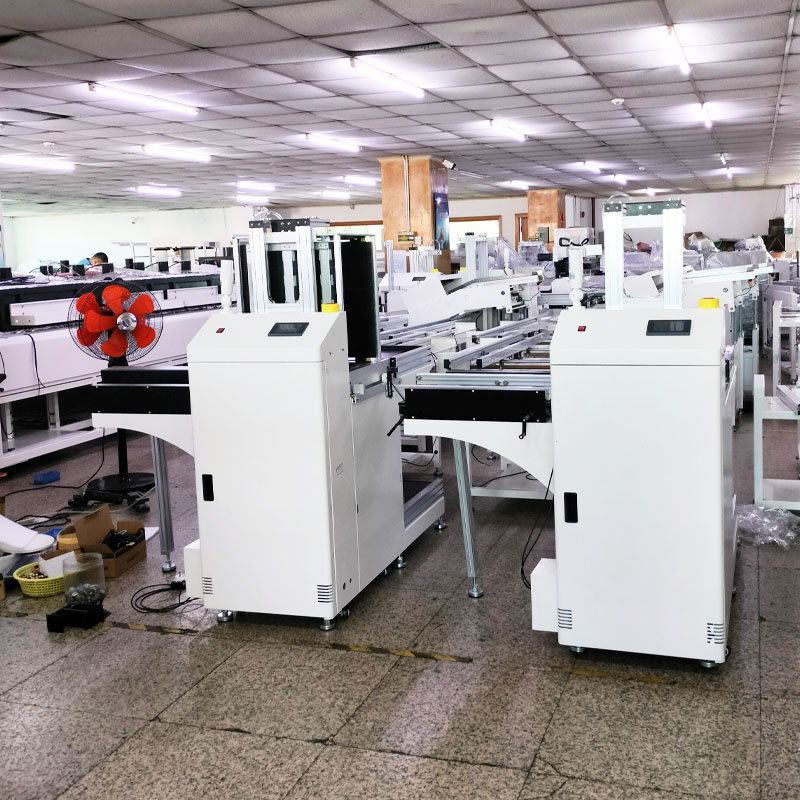

SMT上板機L型的特征

SMT上板機L型是一種微型層疊式上料設備，其核心特征如下：

?結構設計?

采用鈑金結構+鋁型材框架，進板方向與送板方向呈直角布局，適用于空間受限的工況?。

通過步進馬達推板結構實現精準送料，推板力度和速度可調，配備輔助定位剎車系統確保定位精度?。

?功能優勢?

縮短線體長度，提升生產效率，升降速度快且支持PLC控制彩色人機界面操作?。

主要用于貼裝線前端，將空板輸送至印刷機等工位?。

?對比標準型?

標準型上板機進板與送板方向一致，而L型通過直角設計優化空間利用率?。

Smt設備吸嘴清洗機

吸嘴清洗機是用于SMT貼片機吸嘴清潔的專用設備，通過高壓水霧、超聲波等技術清除焊錫、助焊劑等污垢，避免傳統鋼針捅洗或超聲波清洗導致的物理?yè)p傷?12。隨著電子元件小型化（如0402、0201元件）和無鉛工藝普及，傳統清洗方式已無法滿足微米級孔徑的清潔需求?。

二、核心技術

?清洗方式?

?高壓水霧脈沖?：通過工業純水或去離子水霧化后以音速（360m/s）噴射，形成能量場粉碎污垢?。

?超聲波空化效應?：部分機型結合超聲波軟化污物，提升清潔效率?。

?氣液二流體噴淋?：部分設備采用壓縮空氣與清洗液混合噴射，實現微孔清潔?。

?自動化控制?

采用PLC控制模塊，集成視覺檢測、風干、流量檢測等功能，實現全流程自動化?。

部分機型支持二維碼識別和吸嘴彈性檢測，確保清洗后貼裝精度?。

三、產品優勢

?高效清潔?

單次可清洗12-36個吸嘴，清洗內徑范圍0.033mm-2.0mm?。

相比傳統方式，貼裝成功率提升32%，報廢率顯著降低?。

?環保安全?

使用工業離子水或純凈水（PH值5-7），無毒無害且支持液體循環利用?。

304/316不銹鋼材質防銹，避免二次污染?。

?兼容性?

適配西門子、富士等主流貼片機吸嘴，支持多型號托盤?。
