接駁臺伸縮升降
|
型號Model |
SD系列接駁臺SD series connected to Taiwan |
|
外形尺寸Outline dimensions |
1500*850*900mm |
|
PCB板寬度PCB width |
50-350mm |
|
運輸高度Transport height |
900±20mm |
|
PCB運輸方向PCB transport direction |
L-R(R-L) |
|
PCB運輸速度PCB transport velocity |
0~3000mm |
|
伸縮尺寸 |
580mm |
|
伸縮控制 |
PLC控制系統 |
|
伸縮動力 |
步進電機及步進驅動器 |
|
伸縮方式 |
雙按鈕開關與觸摸屏控制 |
|
電源Power supply |
AC220V1P 50/60Hz |
|
耗電量Power consumption |
Approx.100W |
|
軌道長度Track length |
920mm |
|
控制方式Control mode |
PLC+觸摸屏 |
|
重量Weight |
約150KG |
|
通訊接口 |
采用雙線電纜 |
|
單軌 |
1為固定邊，2為活動邊 |

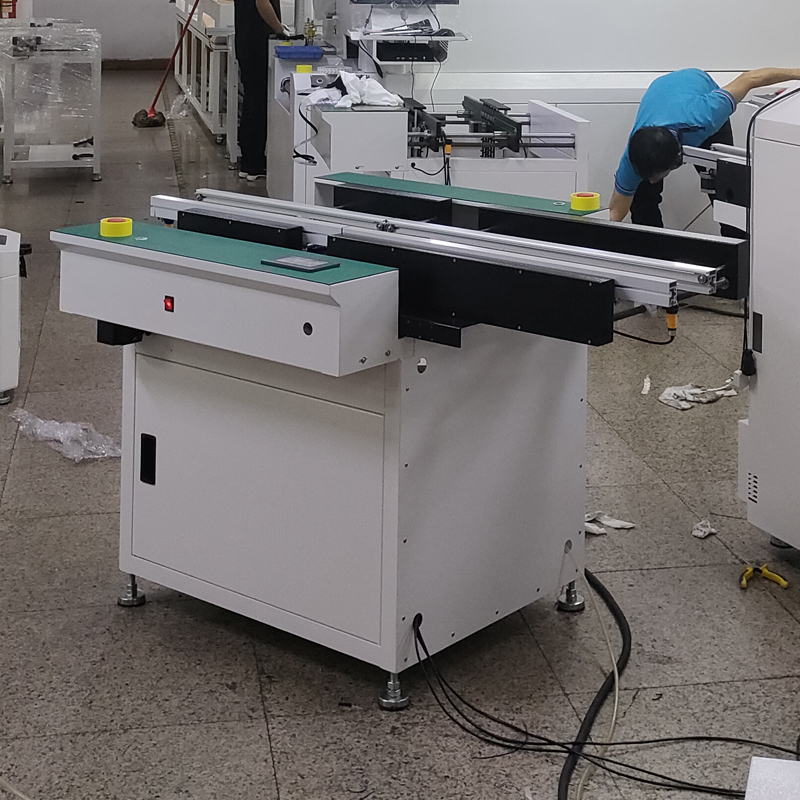

晟典伸縮升降接駁臺

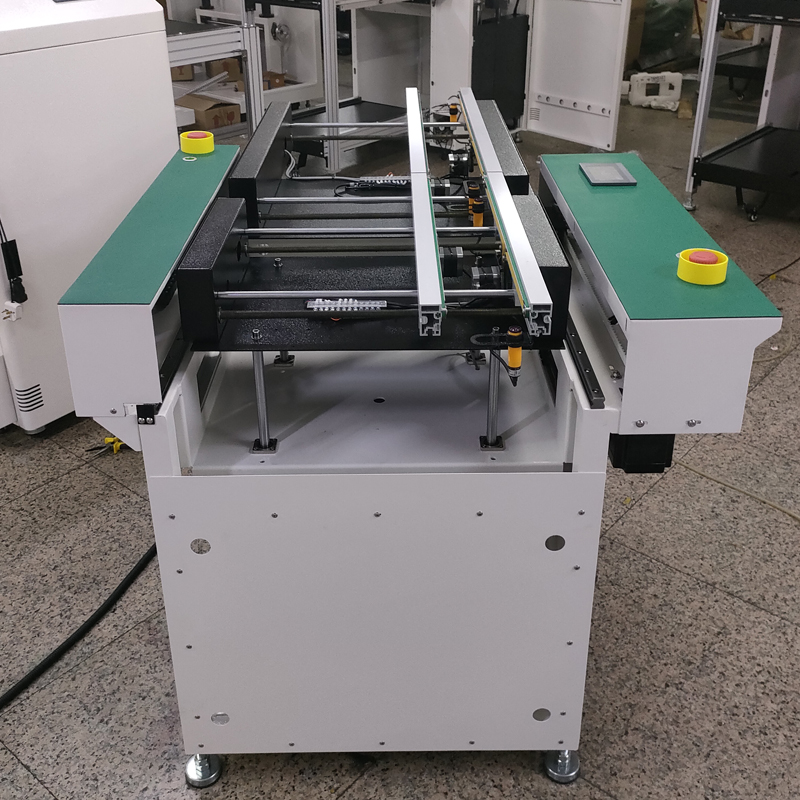

晟典伸縮升降接駁臺
晟典伸縮升降接駁臺
晟典伸縮升降接駁臺

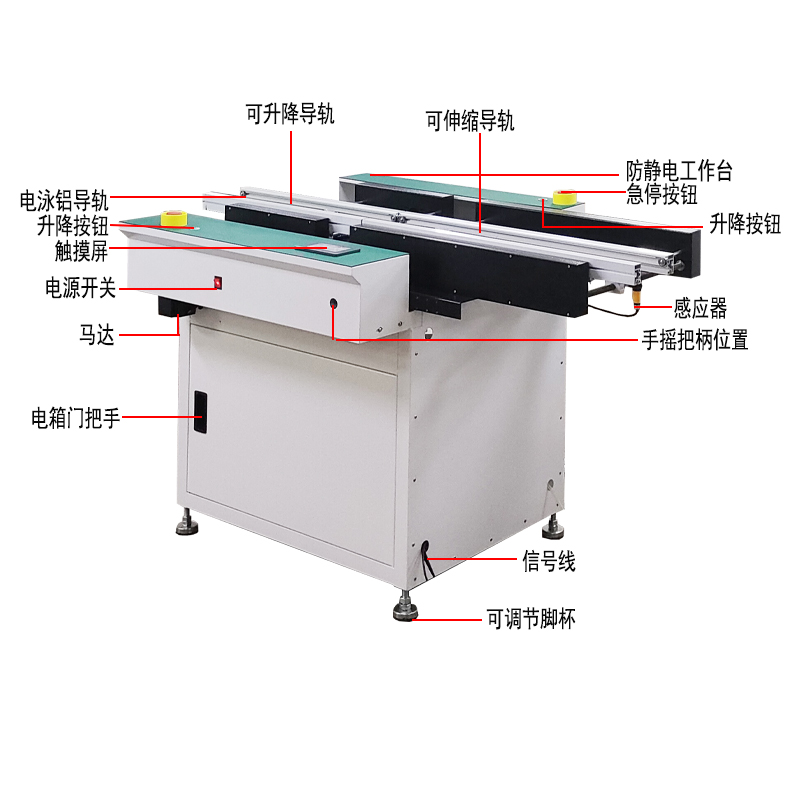

1、標準精密絲桿調寬窄,保證調寬窄順暢;
2、采用專業耐磨防靜電平皮帶,專用鋁型材導軌,保證接駁順暢,運輸平穩;
3、標準配備信號線,可與其它設備進行在線接駁
4、可根據客戶要求制做導軌長度不等的接駁臺
5、工作臺面配備了防靜電膠皮,以便更好防止靜電;
6、傳送馬達采用兩個42*48步進電機
7、伸縮直線滑軌20*20精準耐用、耐磨
8、氣缸升降部分不抖動上、下順暢
9、伸縮采用86步進控制系統
10、標準SMEMA通訊線
伸縮接駁臺用于S M T生產線機器之間連接和緩沖，起到一個過板的作用。市面上用的比較多的接駁臺的尺寸為1.5米。接駁臺的主要硬件配置：機身設計加粗、加厚鋼管整體焊接，平穩輸送。輸板機構防靜電皮帶配合鋁導軌，確保輸送順暢，不卡板。進口電機，通過減速馬達內部大小不同的齒輪組合來達到增矩減速的效果。控制系統控制機器的開啟和關閉，調節軌道傳輸速度，電源開關，模式選擇開關，速度調節旋鈕。接駁處倒角，導軌接駁處倒角處理，不擋板卡板。防靜電操作臺，臺面采用綠色、耐磨，厚20毫米厚防靜電包邊臺面板。調寬機構，機密調寬機構，調節順滑輕松。感應器，濾出有效信號和應用該信號檢測靈敏，抗干擾強?？烧{(diào)整腳杯，增強工作臺的穩定性底部有塑料防護墊起到防靜電作用，防止刮傷地面。接駁臺工作原理：接駁臺用于S M T生產線之間的連接，也可用 P C B線路板之間的緩沖、檢驗、測試或電子元件手工插裝。接駁臺前后機接駁信號，自由控制前機進板及后機要板信號，三光電按制前后進板及中間停止，檢測功能，檢測完了有PASS控制按鍵決定放行，還配備了自動放行功能按鈕，可選擇自動/手動作業，按實際生產需要進行選擇作業，進板流量可自由調節。
