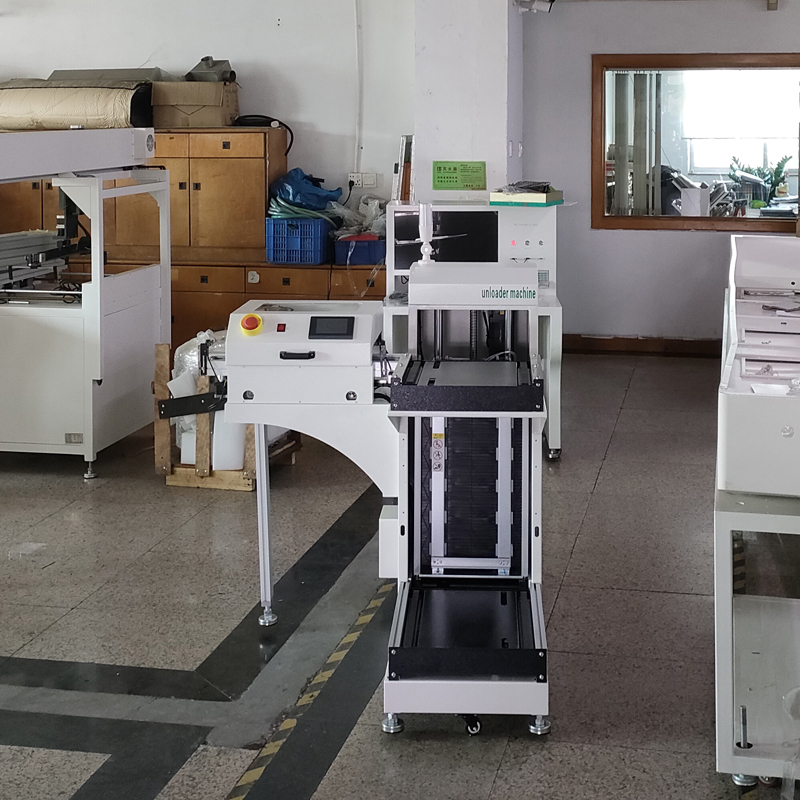

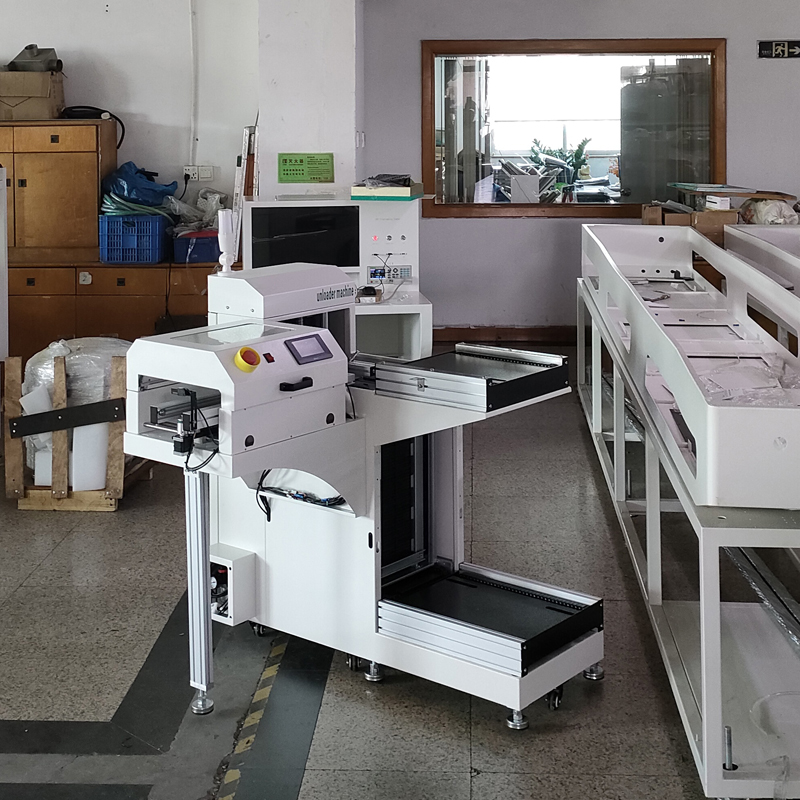

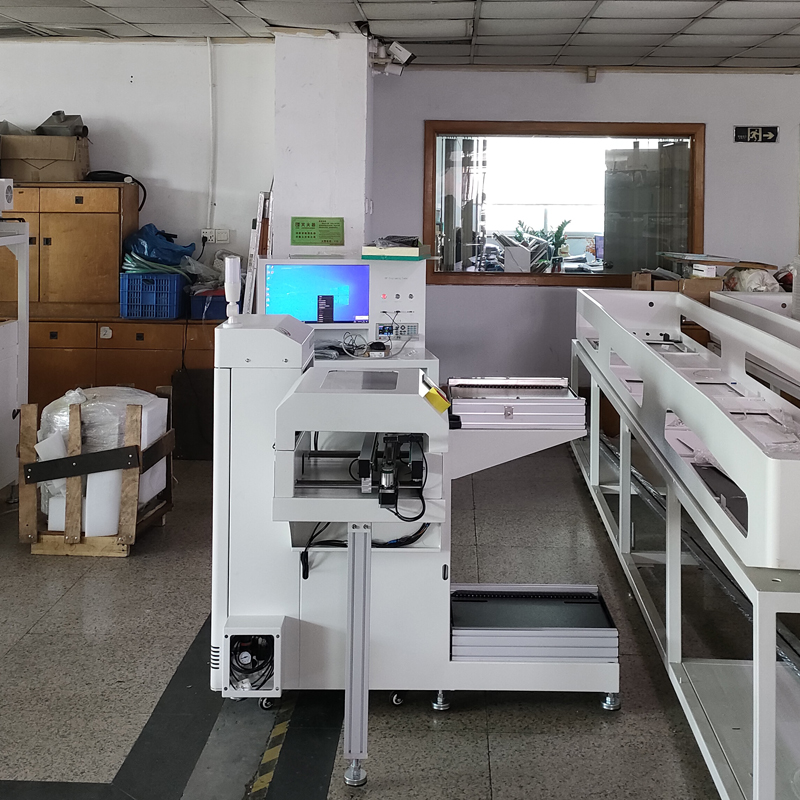

L型下板機

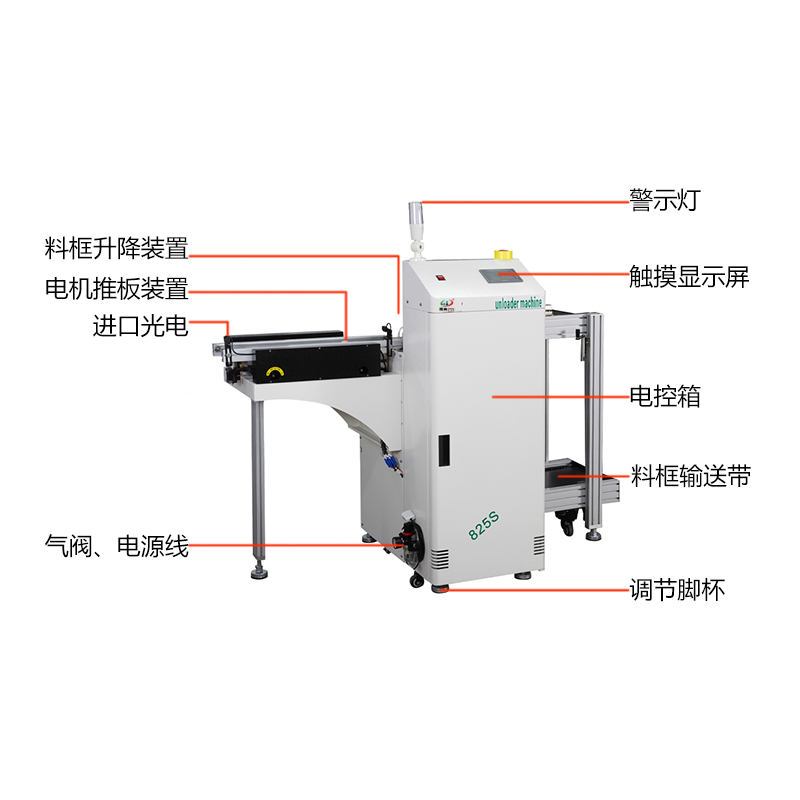

產品特點：
●外型結構:板金結構與鋁型材進框架,表面噴涂處理,顏色為白色。
● 微電腦PLC控制系統，工作穩定可靠。
● 觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便。
● 多項聲光與觸摸屏內提示報警功能。
● 可根據PCB厚度設定料架升降步距。
● 具有自動計數功能，方便生產統計。
● 人性化設計確保PCB板不被推破，提高產出能力
● 下接駁收PCB板采用馬達進行送板至料框
● 采用步進電機推板，力度可調節，速度可以在觸摸屏設置，
smt設備晟典下板機收板機
smt設備晟典下板機收板機
smt設備晟典下板機收板機
smt設備晟典下板機收板機
smt設備晟典下板機收板機
smt設備晟典下板機收板機
|

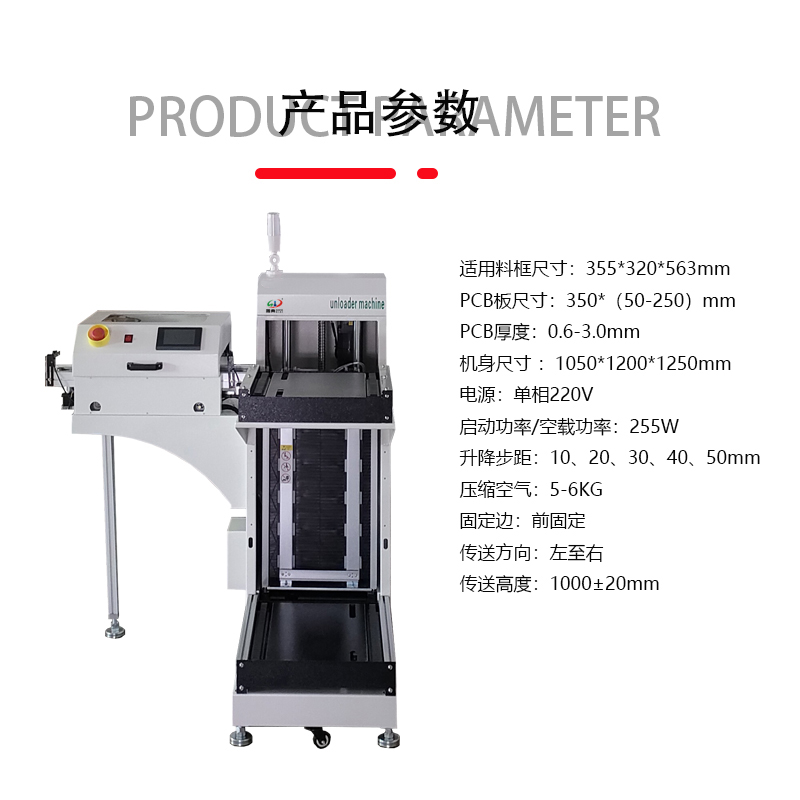

序號 |
適用范圍 |
|
|
1 |
適用料框尺寸 |
355*320*563mm |
|
2 |
PCB板尺寸(MM) |
350（50-250） |
|
3 |
PCB厚度 |
0.6-3.0mm |
|
機 體 |
||
|
1 |
機身尺寸 L*W*H（MM） |
1060*1200*1250 |
|
2 |
機身 |
L型 |
|
3 |
機體重量 |
180KG |
|
控制系統 |
||
|
1 |
電源 |
單相220V |
|
2 |
啟動功率/空載功率 |
105W |
|
3 |
升降步距 |
10、20、30、40、50（mm）可任意設置 |
|
4 |
壓縮空氣 |
5-6KG |
|
5 |
固定邊 |
前固定（可訂做后固定） |
|
6 |
傳送方向 |
左至右（可訂做右至左） |
|
7 |
傳送高度 |
900±20mm |
|
8 |
步距選擇 |
1~5步(10毫米步距) |
|
9 |
耐電壓 |
AC端子對地1500VAC,1分鐘 |
|
10 |
使用環境 |
無腐蝕氣體和粉塵的環境 |
|
11 |
抗干擾 |
電壓雜訊: 1000Vp-p、波寬1us、1分鐘 |
|
12 |
下接駁推PCB板驅動 |
采用步進馬達（42*48） |
|
13 |
PLC |
西門子（專用控制器） |
|
14 |
觸摸屏 |
Samkoon4.3#智能觸摸屏 |
下板機的pcb板面，采用可編程控制器系統，穩固的結構和傳送軌道,美觀。錫膏印刷機的主要作用是把錫膏印刷在錫膏印刷機上，然后進行錫膏的吸收。由于錫膏的粘度大，所以它不需要在pcb板上進行貼裝，而是將錫膏送到吸板機內部。這樣就使得smt生產加工中的工藝過程更加簡便。另外，由于電子產品進入smt生產加工中需要經過一系列測試和評估。 上板機采用plc控制，可以實現自動上升高度功能，可以根據不同的工作環境自行調整上板機的高度。由于是plc控制，因此，上板機的電源和電源插座都由plc控制。
