制造商 |
晟典電子SMT設備 |
|---|---|
| 型號 | SD-825HC |
菜單產品分類Product classification
聯系我們
服務熱線：13510075168
公司座機：0755-29878225

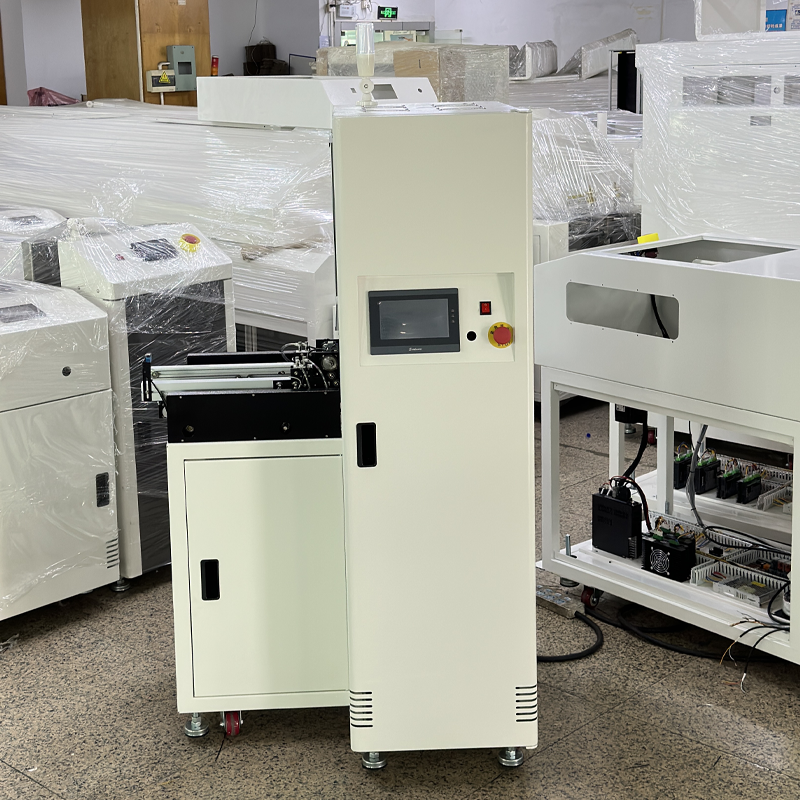

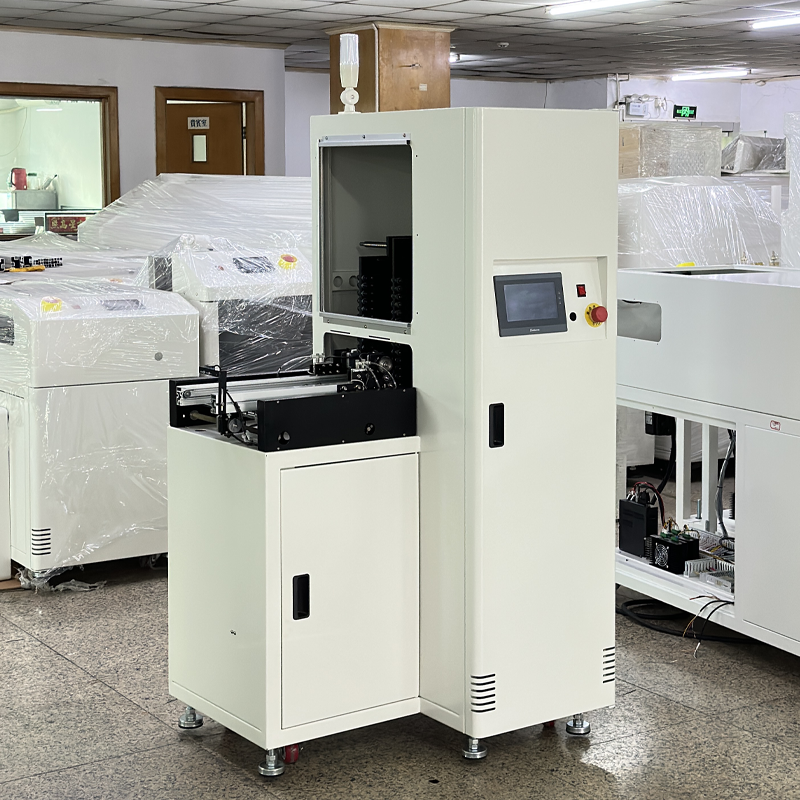

單軌緩存機

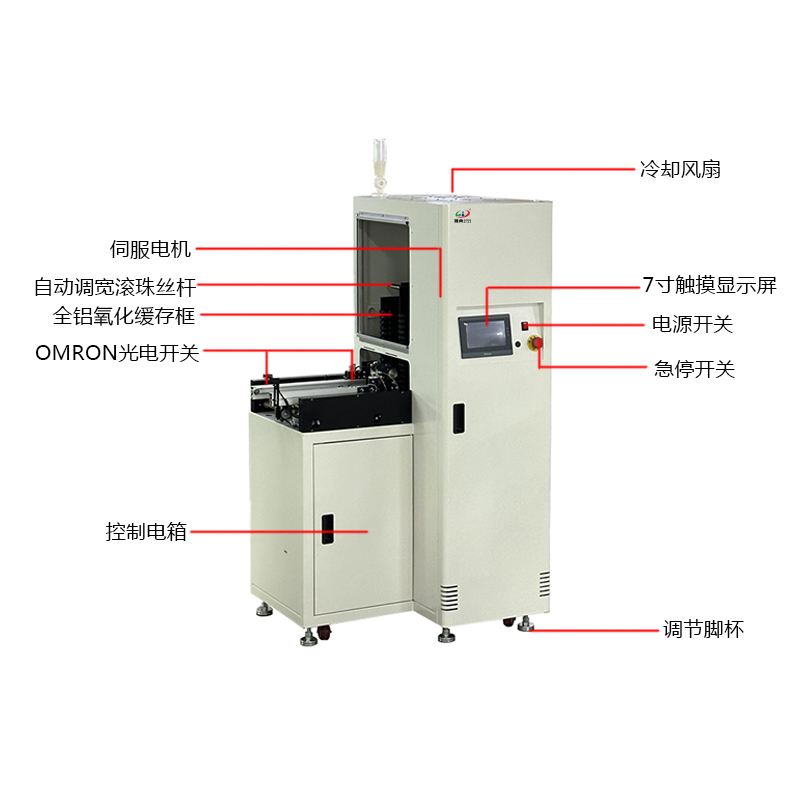

● 外型結構:加厚鈑金結構加硬鋁板框架,表面噴涂處理與表面發黑處理.
● 微電腦松下PLC控制系統，工作穩定可靠
● 觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便.
● 升降機構采用高性能定速剎車伺服電機驅動使Magazine升降
● 緩存數量20PCS，緩存距離20mm
● 可以屏蔽任何一層
● 觸摸屏內可監控緩存數量與緩存時間等狀態
● 緩存框內自動調節寬度
● 多項聲光與觸摸屏內提示報警功能.
● 可根據PCB厚度設定料架升降步距.
● 集多種功能先進先出，先進后出，并有直通功能
● 微電腦松下PLC控制系統，工作穩定可靠
● 觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便.
● 升降機構采用高性能定速剎車伺服電機驅動使Magazine升降
● 緩存數量20PCS，緩存距離20mm
● 可以屏蔽任何一層
● 觸摸屏內可監控緩存數量與緩存時間等狀態
● 緩存框內自動調節寬度
● 多項聲光與觸摸屏內提示報警功能.
● 可根據PCB厚度設定料架升降步距.
● 集多種功能先進先出，先進后出，并有直通功能
smt設備晟典單軌緩存機
smt設備晟典單軌緩存機
smt設備晟典單軌緩存機
smt設備晟典單軌緩存機
smt設備晟典單軌緩存機
smt設備晟典單軌緩存機
|

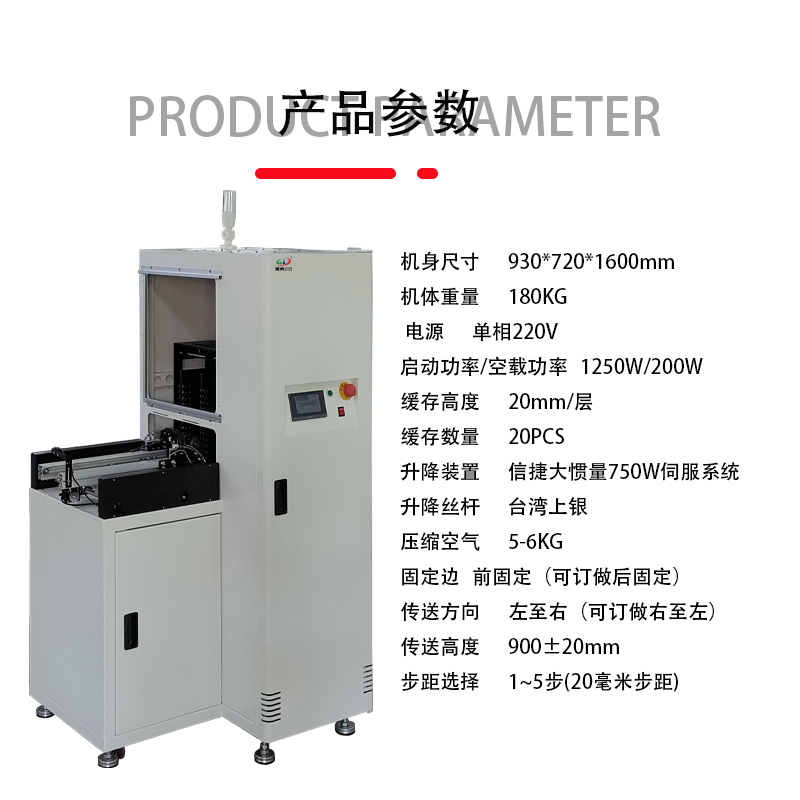

控制系統 |
||
|
1 |
電源 |
單相220V |
|
2 |
啟動功率/空載功率 |
1250W/200W |
|
3 |
緩存層與層距離 |
20mm |
|
4 |
緩存數量 |
20PCS |
|
6 |
升降裝置 |
信捷大慣量750W伺服系統 |
|
7 |
升降絲桿 |
臺灣上銀 |
|
8 |
壓縮空氣 |
5-6KG |
|
9 |
固定邊 |
前固定（可訂做后固定） |
|
10 |
傳送方向 |
左至右（可訂做右至左） |
|
11 |
傳送高度 |
900±20mm |
|
12 |
步距選擇 |
可選擇屏蔽任何一層 |
|
12 |
耐電壓 |
AC端子對地1500VAC,1分鐘 |
|
14 |
使用環境 |
無腐蝕氣體和粉塵的環境 |
|
15 |
抗干擾 |
電壓雜訊: 1000Vp-p、波寬1us、1分鐘 |
|
16 |
固定導軌 |
1導軌固定，2導軌為活動調節 |
|
17 |
傳送馬達 |
步進電機傳送 |
|
18 |
升降馬達 |
信捷大慣量750W伺服馬達 |
|
19 |
升降驅動器 |
信捷750W高精度驅動器 |
|
19 |
通訊線 |
標準四芯兩組信號 |
|
20 |
控制器 |
日本松下PLC控制 |
|
21 |
光電開關 |
日本松下或者德國西克感應器 |
|
22 |
槽型感應器 |
歐姆龍 |
|
序號 |
適用范圍 |
|
|
1 |
控制系統 |
日本松下PLC控制, |
|
2 |
觸摸屏 |
顯控EA43全彩觸摸屏 |
|
3 |
PCB板尺寸(MM) |
350*（50-250）mm |
|
4 |
PCB厚度 |
0.6-3.0mm |
|
機 體 |
||
|
1 |
機身尺寸 L*W*H（MM） |
950*730*1650mm |
|
2 |
機體重量 |
220KG |
