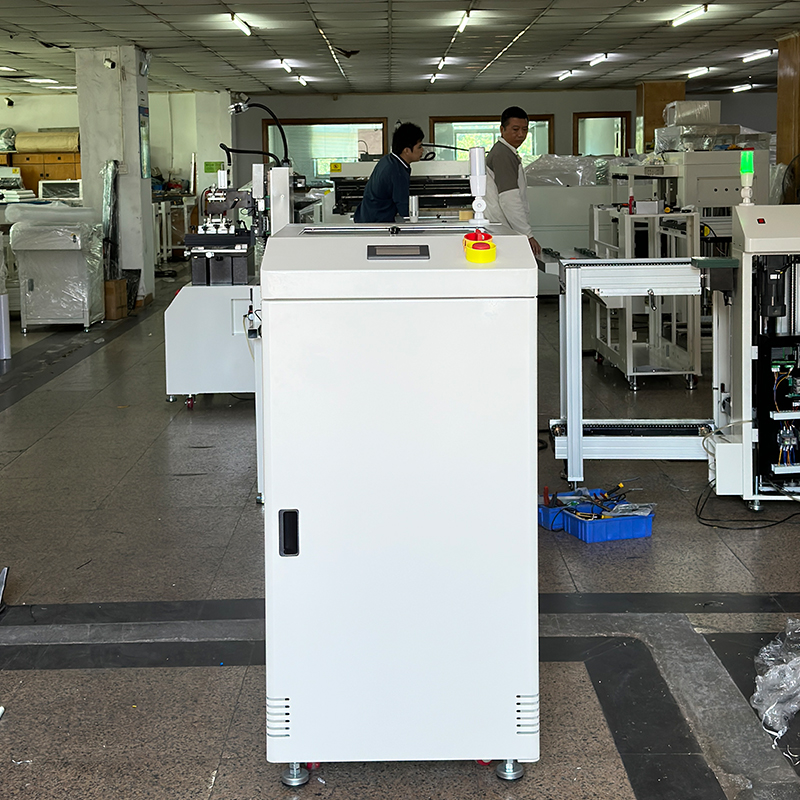

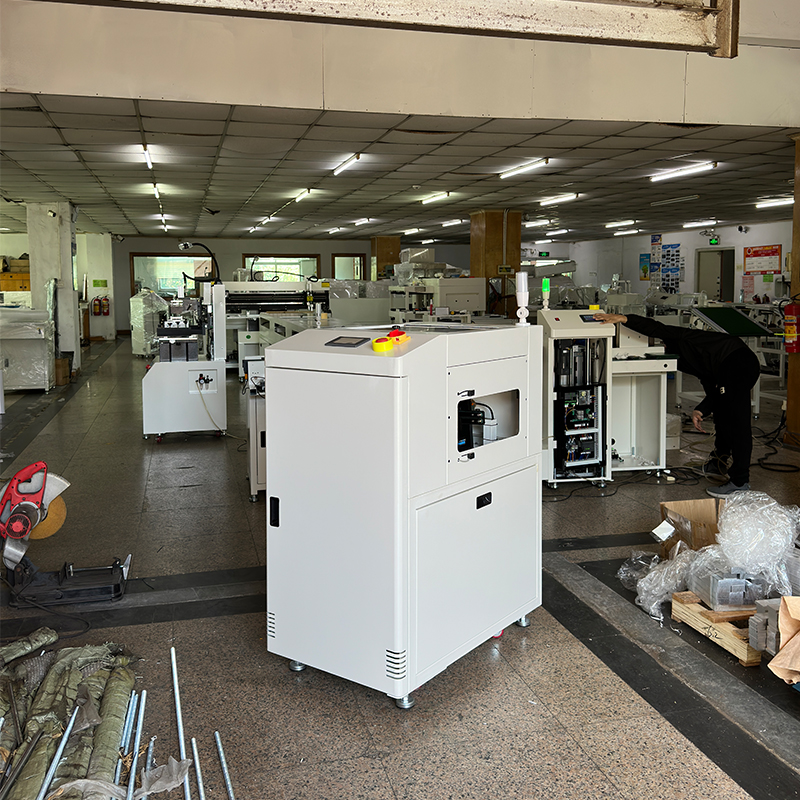

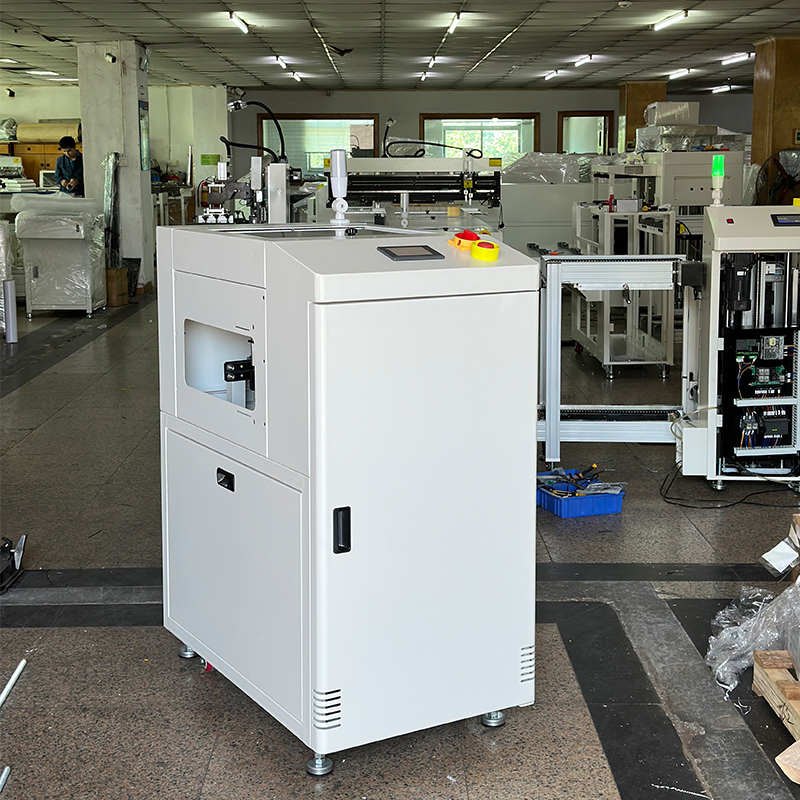

翻板機

制造商	晟典電子SMT設備
型號	SD-830F

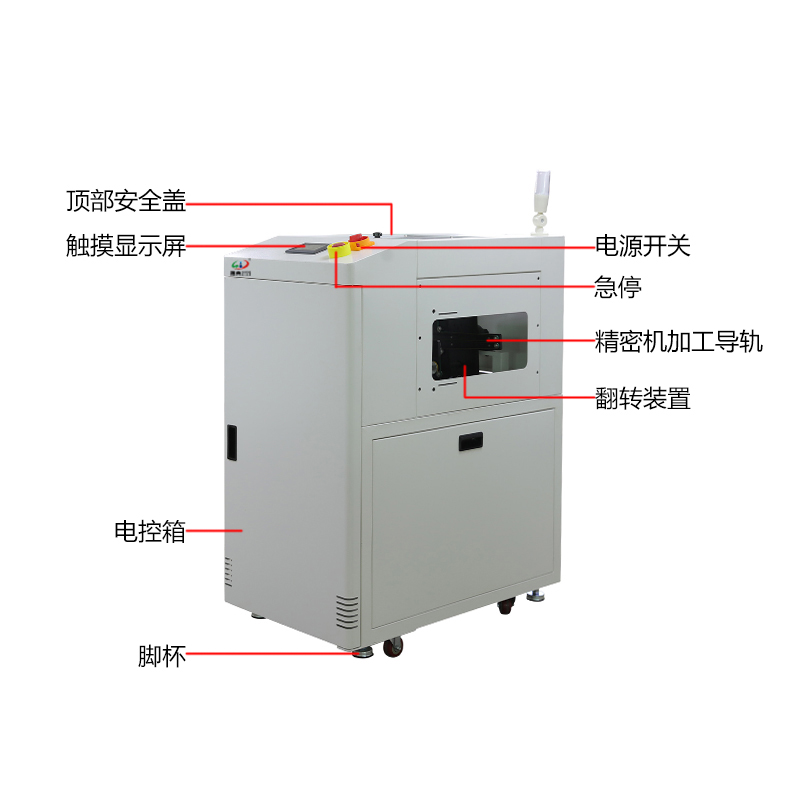

● 鋁合金導軌，穩固耐用且美觀。

●機架全鈑金3.0mm冷板焊接，表面采用靜電噴粉電腦灰色

● 微電腦松下PLC控制系統，工作穩定可靠。

● 顯控觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便。

● 多項聲光與觸摸屏內提示報警功能。

● 可根據PCB尺寸調節導軌的寬度。

● 阻擋氣缸確保PCB板在翻轉時不會掉出

● 導軌過板治具槽高10mm

● 采用自動防掉板方式，阻擋氣缸模式。

● 設備電氣部件采用知名品牌。

● 標配SMEMA信號接口。

●較小的機器占地面積.

smt設備晟典翻板機

控制系統
1	電源	單相220V
2	啟動功率/空載功率	250W
3	氣壓	4-6kg
4	操控面板	Samkoon 4.3寸全彩觸摸屏操控面板。
5	翻轉步進電機	110大扭矩步進馬達齒輪帶動機械翻轉（新裕）
6	步進驅動器	110#數字驅動器（德科智控）
7	氣缸	亞德克
8	光電開關	歐姆龍D61
9	電磁閥	AKS
10	三色燈	警示紅燈帶蜂鳴、黃燈、綠燈為一體式
11	Plc	松下
12	觸摸屏	真彩顯控EA4.3A
13	光電傳感器	松下cx442
14	槽型開關	歐姆龍
15	翻轉步進驅動器	LC26011H
16	翻轉步進電機	LCDA110H
16	傳送步進電機	57*70
17	傳送步進驅動	MC542
18	阻擋氣缸	CDQ2B20*40

序號	適用范圍
用于SMT生產線中間，根據前工程機器出來的A面PCB板翻轉180度后再送往后程機器。

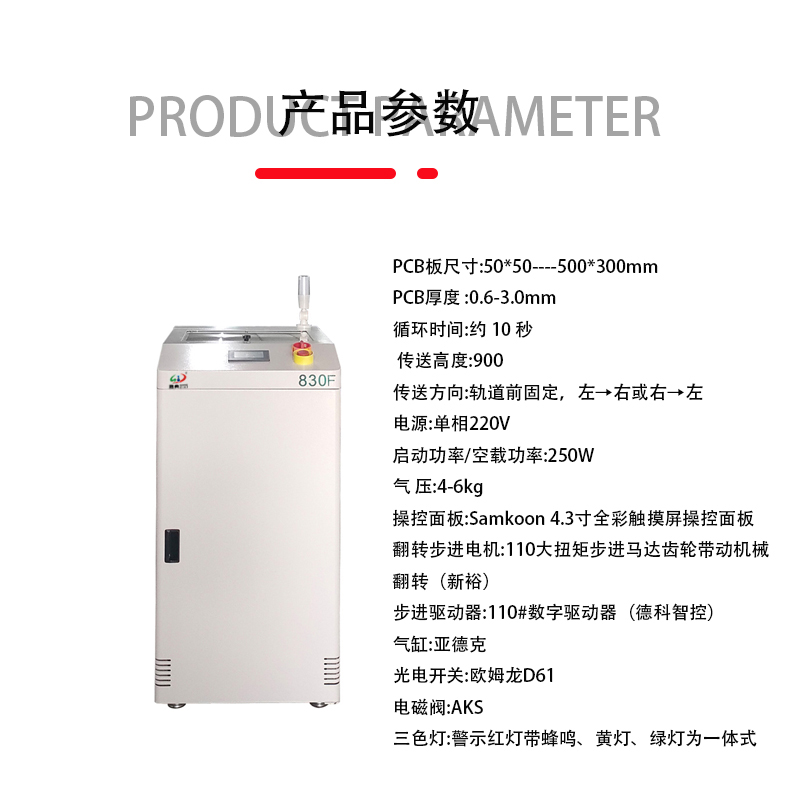

1	PCB板尺寸(MM)	5050mm----500300mm
3	PCB厚度	0.6-3.0mm
4	循環時間	約 10 秒
5	傳送高度	900+50/-20mm，腳杯調節高度
	傳送方向	軌道前固定，左→右或右→左傳輸。

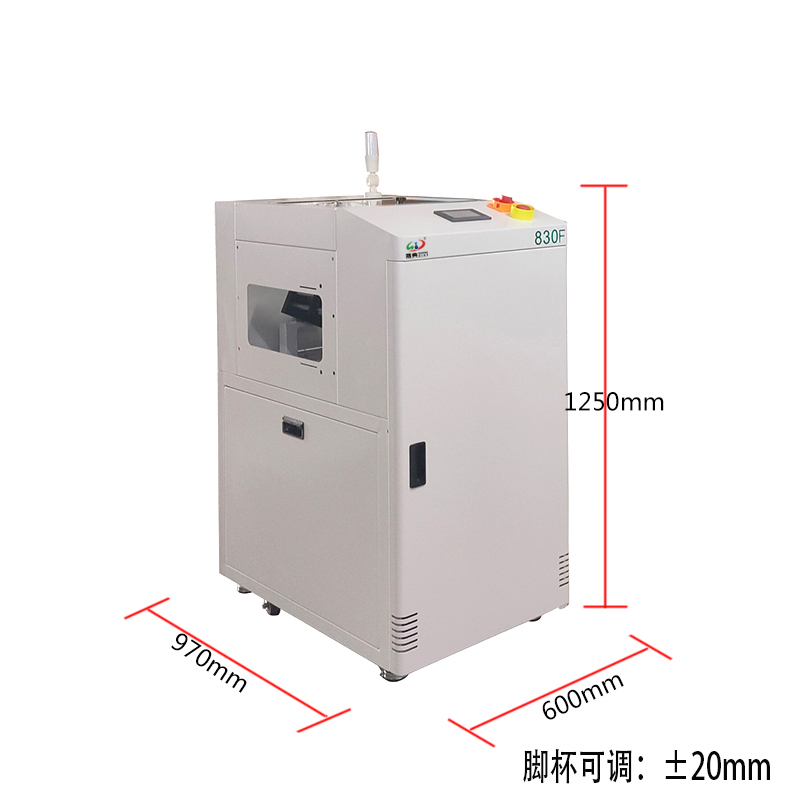

機 體
1	機身尺寸 LWH（MM）	（L）600x(W)800x(H)1200+50/-20mm
2	機體重量	220KG
