制造商 |
晟典電子SMT設備 |
|---|---|
| 型號 | SD-600SX |
菜單產品分類Product classification
聯系我們
服務熱線：13510075168
公司座機：0755-29878225
篩選接駁臺
● 外型結構:板金結構與鋁型材進框架,表面噴涂處理,顏色為波紋白色。
● 微電腦PLC控制系統，工作穩定可靠。
● 觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便。
● 多項聲光與觸摸屏內提示報警功能。
● 采用步進電機傳送，
● 好板可直通,壞板上升可存10塊，
● 可適用AOI與SPI設備后面，
● 雙信號區分NG\OK
● 微電腦PLC控制系統，工作穩定可靠。
● 觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便。
● 多項聲光與觸摸屏內提示報警功能。
● 采用步進電機傳送，
● 好板可直通,壞板上升可存10塊，
● 可適用AOI與SPI設備后面，
● 雙信號區分NG\OK

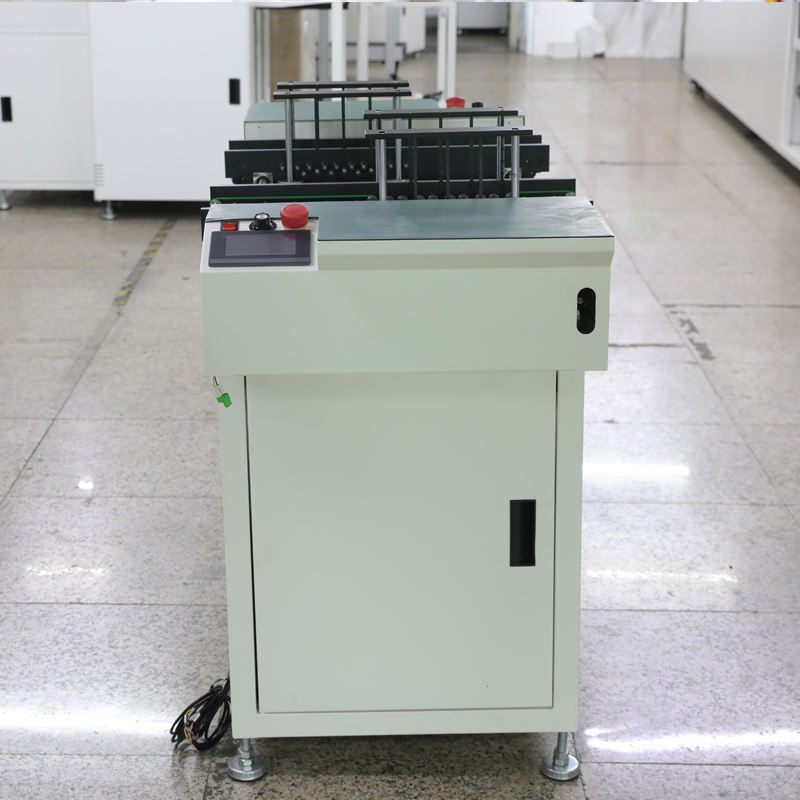

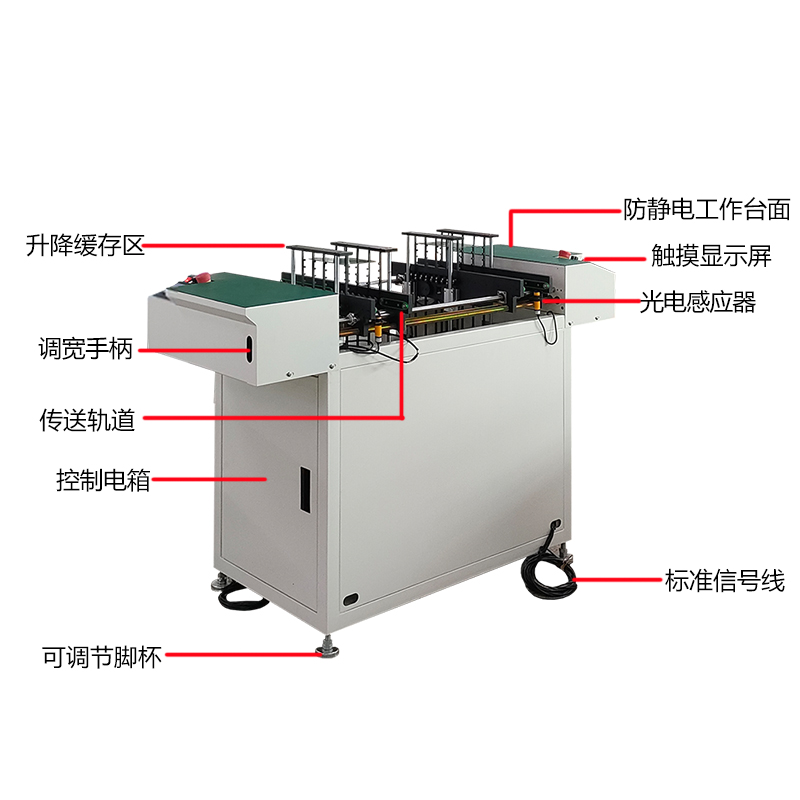

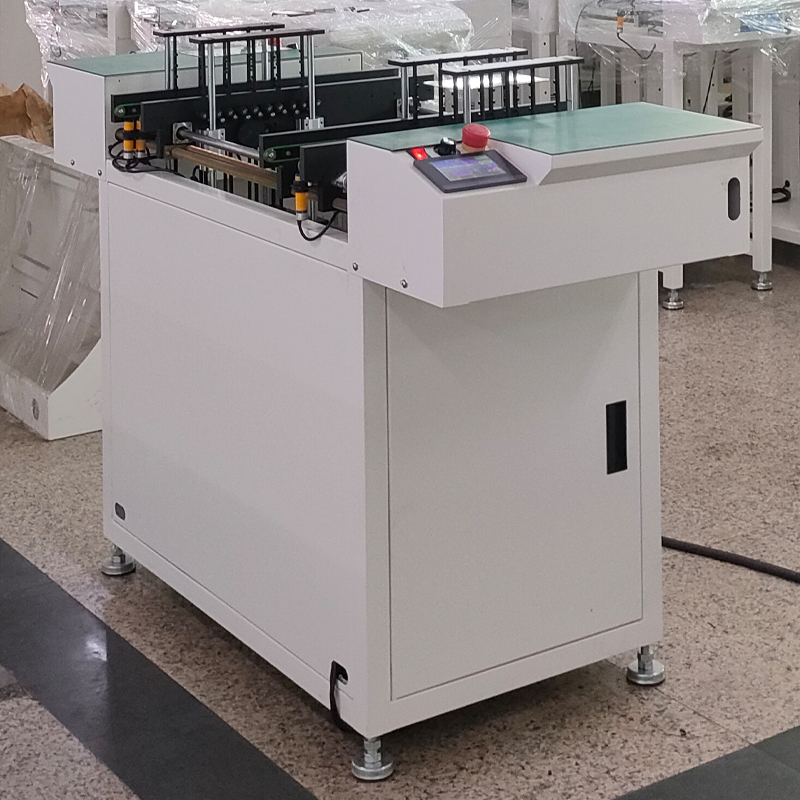

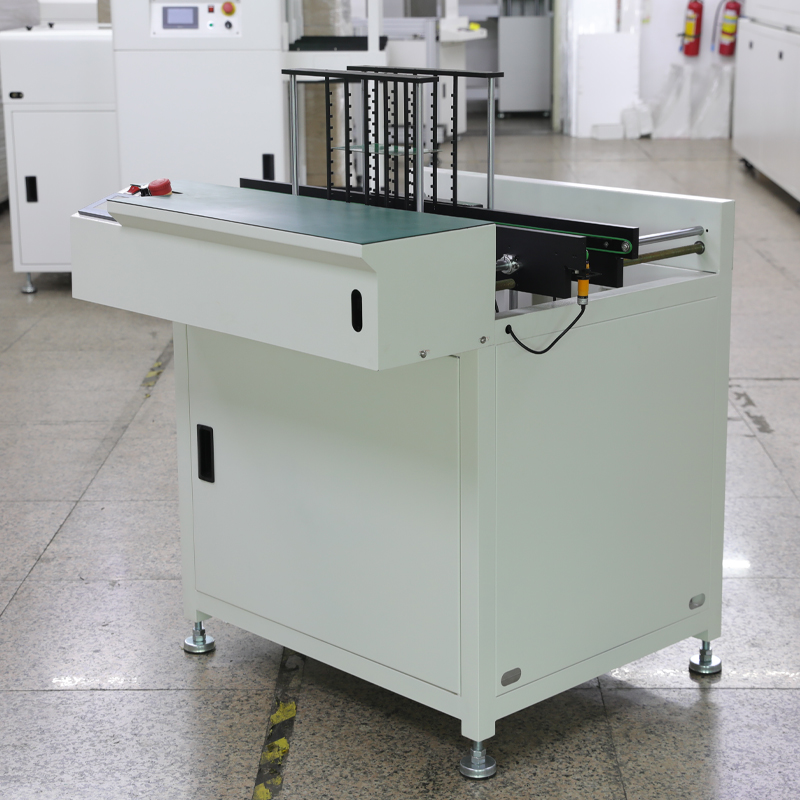

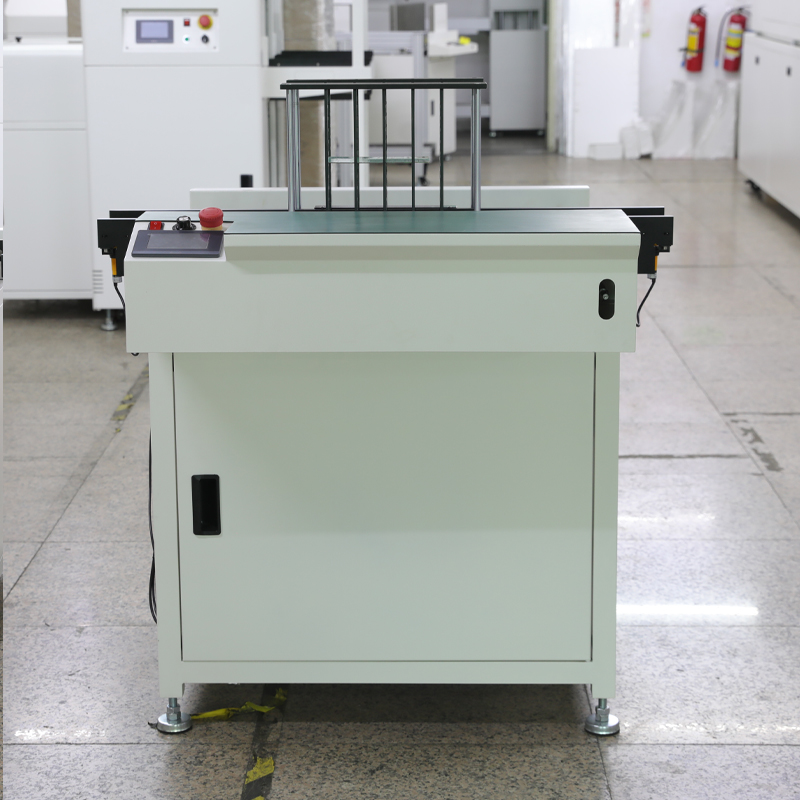

smt設備晟典篩選接駁臺
smt設備晟典篩選接駁臺
smt設備晟典篩選接駁臺
smt設備晟典篩選接駁臺
smt設備晟典篩選接駁臺
smt設備晟典篩選接駁臺
|
型 號 |
SD-100-350C |
|
外形尺寸 |
1000*800*900mm |
|
PCB板尺寸 |
50*50～450*350mm |
|
PCB板供給高度 |
900+50/-20mm，腳杯調節高度 |
|
PCB板傳送方向 |
左至右或右至左 |
|
PCB輸送軌道 |
使用專用導軌及進口圓形φ3mm皮帶 |
|
傳輸馬達 |
15W調速馬達（1套） |
|
控制系統 |
松下PLC |
|
間距距離 |
每層間距最高30MM |
|
存放NG板量 |
10片 |
|
電 源 |
AC220V/50-60HZ(獨立電箱控制） |
|
框架材質 |
全鈑金焊接，表面采用靜電噴粉電腦灰色 |
|
標準信號 |
采用標準四芯信號線，可直接與其它設備連線使用 |
接駁臺適用于SMT和AI生產線之間的連接，也可以用于PCB之緩沖，檢驗，測試或電子元件手工插裝，可與其它設備做信號連接。雙螺桿調節軌道寬度方便準確.配有防靜電工作臺板，主架構可選鐵方通或鋁型材制作。PCB篩選接駁臺是在電子元器件生產和組裝過程中使用的一種設備，其主要特點包括：
1.高精度：PCB篩選接駁臺具有高精度的定位和測量功能，能夠準確地將電路板放置在指定的位置并進行檢測。這有助于提高產品質量和生產效率。
2.自動化：PCB篩選接駁臺通常配備了自動化系統，可以實現自動上料、自動對位和自動排出等功能。這樣可以減少人工操作，并提高生產效率和穩定性。
3.多功能：PCB篩選接駁臺通常具有多種工作模式和功能選擇，可以適應不同類型和規格的電路板篩選需求。例如，可以進行X軸和Y軸方向的精確調整，以滿足不同尺寸的電路板。
4.可靠性：PCB篩選接駁臺采用高品質的材料和先進的工藝，具有較長的使用壽命和穩定的性能。其設計和制造的可靠性可以確保在長時間連續工作的環境下保持高效和準確。
5.易操作：PCB篩選接駁臺通常配備了直觀的人機界面，操作簡單方便。使用者只需簡單設置參數和指令，就可以實現精確的電路板篩選和測試。
1.高精度：PCB篩選接駁臺具有高精度的定位和測量功能，能夠準確地將電路板放置在指定的位置并進行檢測。這有助于提高產品質量和生產效率。
2.自動化：PCB篩選接駁臺通常配備了自動化系統，可以實現自動上料、自動對位和自動排出等功能。這樣可以減少人工操作，并提高生產效率和穩定性。
3.多功能：PCB篩選接駁臺通常具有多種工作模式和功能選擇，可以適應不同類型和規格的電路板篩選需求。例如，可以進行X軸和Y軸方向的精確調整，以滿足不同尺寸的電路板。
4.可靠性：PCB篩選接駁臺采用高品質的材料和先進的工藝，具有較長的使用壽命和穩定的性能。其設計和制造的可靠性可以確保在長時間連續工作的環境下保持高效和準確。
5.易操作：PCB篩選接駁臺通常配備了直觀的人機界面，操作簡單方便。使用者只需簡單設置參數和指令，就可以實現精確的電路板篩選和測試。
