接駁臺帶防塵罩
1、 板金噴粉結構設計Design of sheet metal dusting structure
2、 加重設計提高穩定性能increase the design to improve stability
3、 符合人體工學設計理念，使操作人員手臂不易疲勞in line with the ergonomic design concept, so that the operator's arm is not easy to fatigue
4、 高精密絲桿調節寬窄，保證運輸導軌互相平行high-precision screw adjustment wide and narrow, to ensure that the transport rails are parallel
5、 根據客戶要求定制機器長短according to customer requirements to customize the length of the machine
6、 根據客戶要求定制停板數量according to customer requirements, the number of stop plates
7、 傳送速度可調節the transmission speed can be adjusted
8、 采用專業耐磨防靜電平皮帶,using professional wear-resistant anti-static flat belt,
9、 專用電泳鋁型材導軌special electrophoresis aluminum profile rail
10、工作臺面防靜電膠皮,以便更好防止靜電Work surface anti-static rubber to better prevent static electricity
11、傳送馬達采用雙步進電機Transfer motor with double stepper motor
12、兼容標準SMEMA接口Compatible with standard SMEMA interface

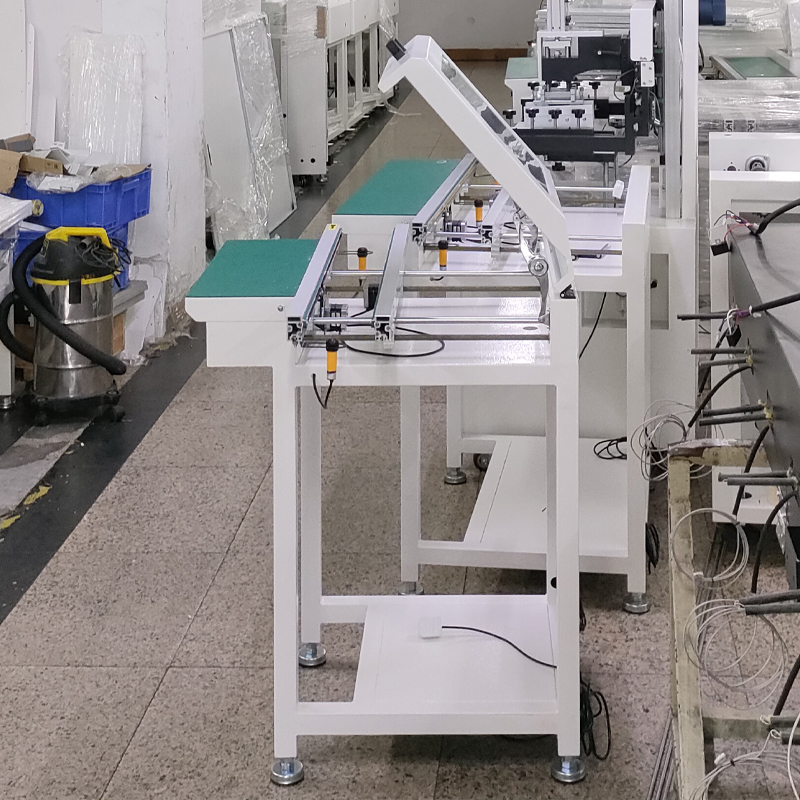

smt設備晟典接駁臺帶防塵罩

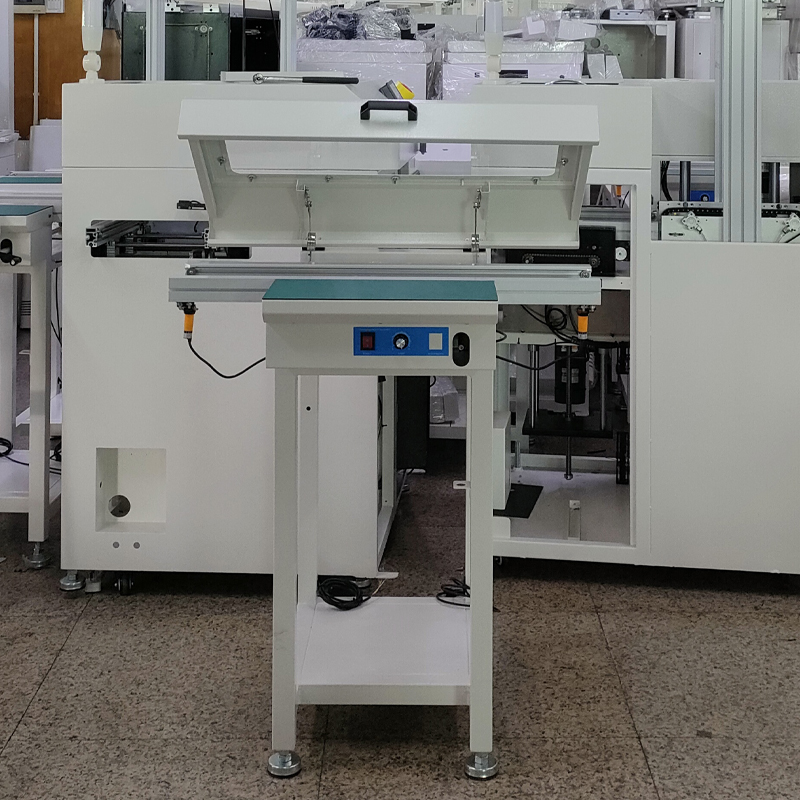

smt設備晟典接駁臺帶防塵罩

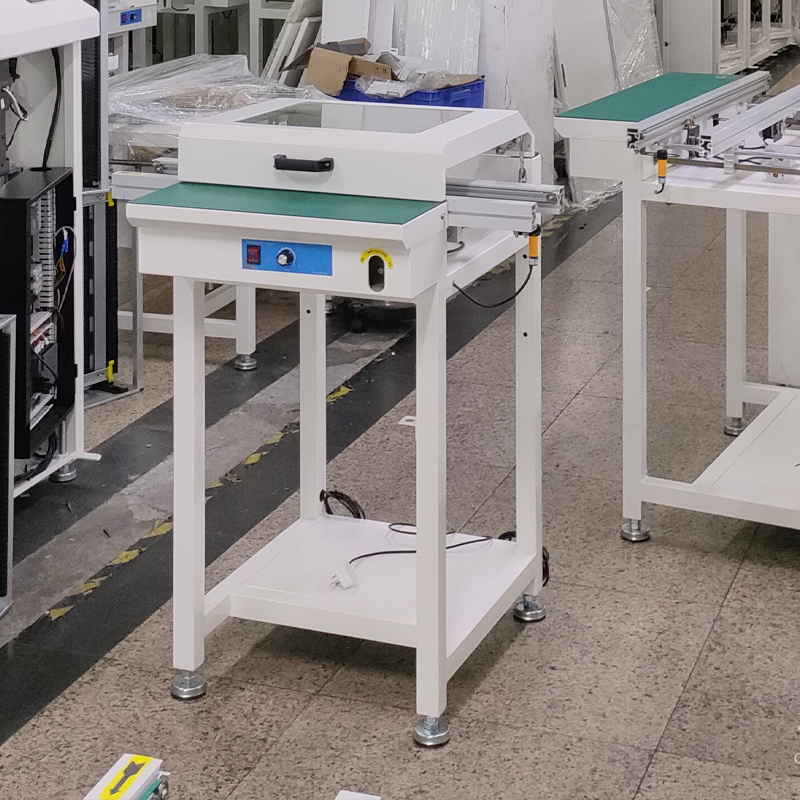

smt設備晟典接駁臺帶防塵罩

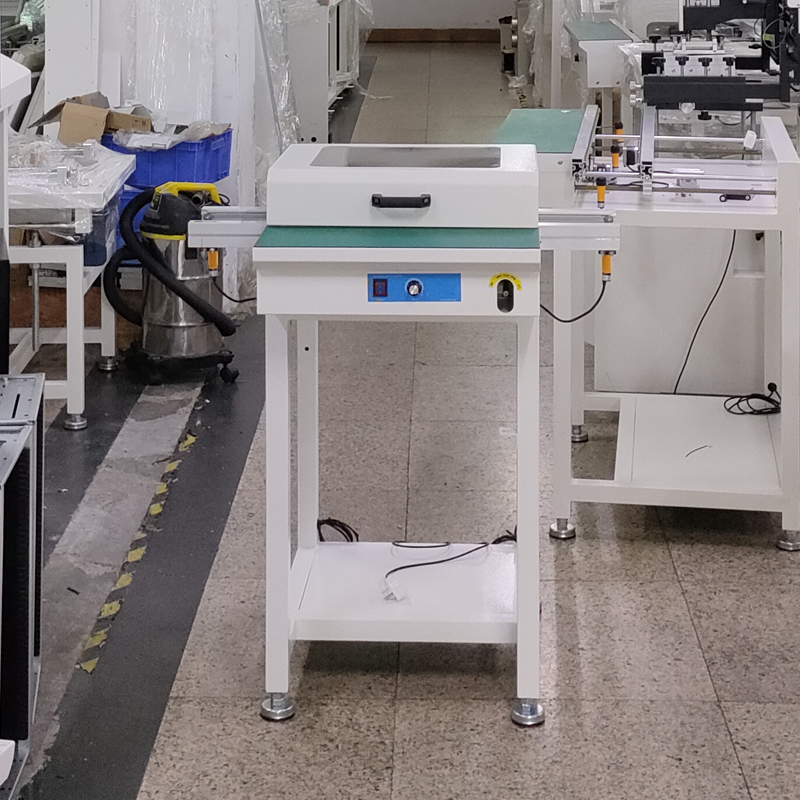

smt設備晟典接駁臺帶防塵罩
smt設備晟典接駁臺帶防塵罩
smt設備晟典接駁臺帶防塵罩
|

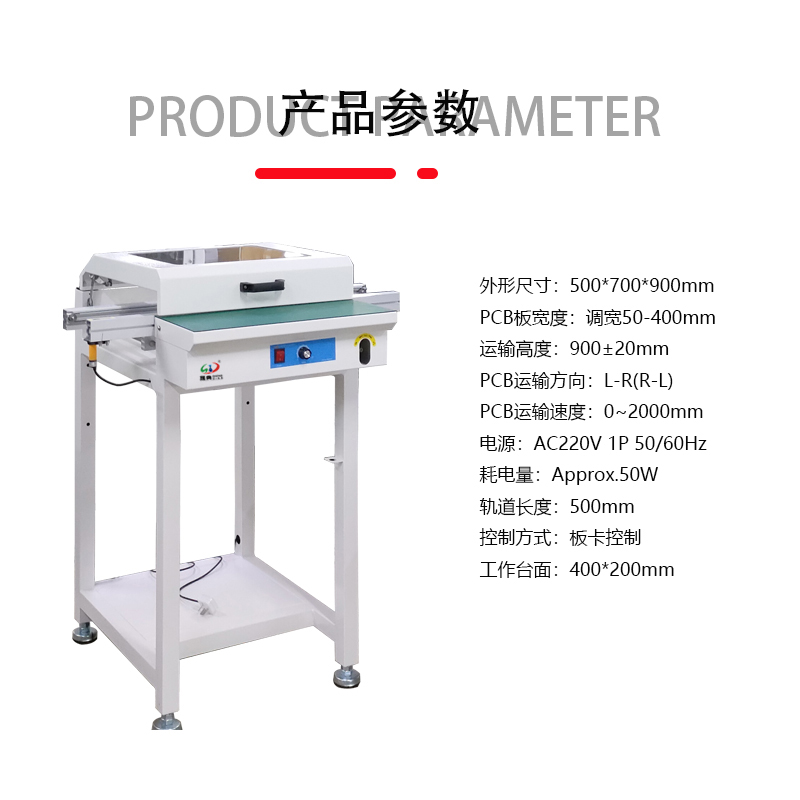

型號Model |
500 |
1000 |
1200 |
|
|

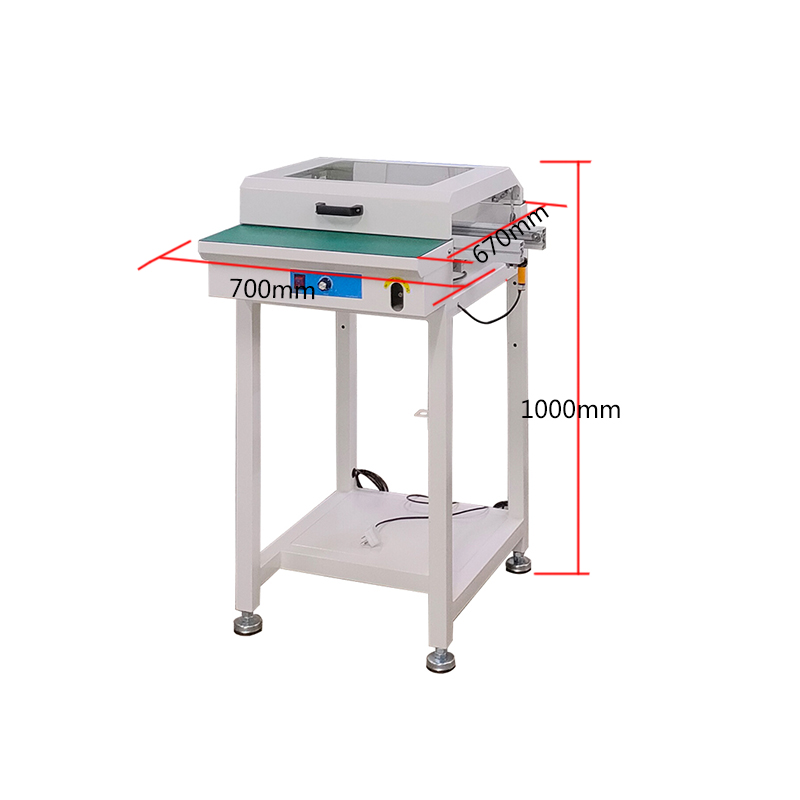

外形尺寸Outline dimensions（mm） |
500*720*900 |
1000*750*900 |
1200*750*900 |
|
|
臺面尺寸 |
400*200mm |
800*200mm |
800*200mm |
|
|
PCB板寬度PCB width |
50-350mm |
|||
|
運輸高度Transport height |
900±20mm |
|||
|
PCB運輸方向PCB transport direction |
L-R(R-L方向任意調換） |
|||
|
PCB運輸速度PCB transport velocity |
0~2000mm |
|||
|
電源Power supply |
AC220V1P 50/60Hz |
|||
|
耗電量Power consumption |
Approx.30W |
|||
|
軌道長度Track length |
500mm |
1000mm |
1200mm |
|
|
控制方式Control mode |
板卡 |
|||
|
重量Weight |
約35KG |
約50KG |
||
|
單軌Single rail |
前固定邊，后活動邊（可選配后固定） |
|||
工作原理：
機進板及后機要板信號，按制前后進板及中間停止，檢測功能，檢測完了有PASS控制按鍵決定放行（手動），還配備了自動放行功能按鈕，可選擇自動/手動作業，按實際生產需要進行選擇作業，進板流量可自由調節。本機人性化設計，為企業提高效益及減少人力浪費，節約不必要的投入。
產品特點
1 絲桿調寬機構，保證運輸導軌互相平行。
2 采用專業耐磨防靜電平皮帶，專用鋁型材導軌，保證接駁順暢，運輸平穩。
3 標準配備信號通信接口，可與其它設備進行在線接駁。
4 有自動手動兩種工作模式，標配防靜電工作臺板。
5 可選配標準燈架及工藝卡板。
6 采用電子調速器調速，運輸速度0-3M/Min無級可調。
機進板及后機要板信號，按制前后進板及中間停止，檢測功能，檢測完了有PASS控制按鍵決定放行（手動），還配備了自動放行功能按鈕，可選擇自動/手動作業，按實際生產需要進行選擇作業，進板流量可自由調節。本機人性化設計，為企業提高效益及減少人力浪費，節約不必要的投入。
產品特點
1 絲桿調寬機構，保證運輸導軌互相平行。
2 采用專業耐磨防靜電平皮帶，專用鋁型材導軌，保證接駁順暢，運輸平穩。
3 標準配備信號通信接口，可與其它設備進行在線接駁。
4 有自動手動兩種工作模式，標配防靜電工作臺板。
5 可選配標準燈架及工藝卡板。
6 采用電子調速器調速，運輸速度0-3M/Min無級可調。
