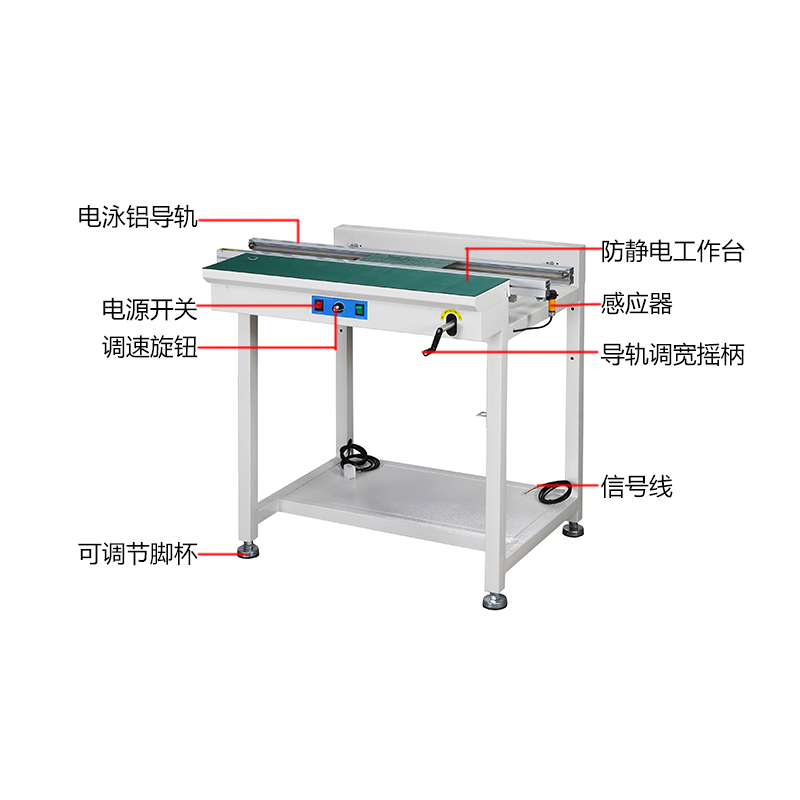

單軌接駁臺
加重設計提高穩定性能
符合人體工學設計理念，使操作人員手臂不易疲勞
高精密絲桿調節寬窄，保證運輸導軌互相平行
根據客戶要求定制機器長短 6、根據客戶要求定制停板數量
傳送速度可調節
采用專業耐磨防靜電平皮帶
專用電泳鋁型材導軌
工作臺面防靜電膠皮,以便更好防止靜電
傳送馬達采用雙步進電機
兼容標準SMEMA接口

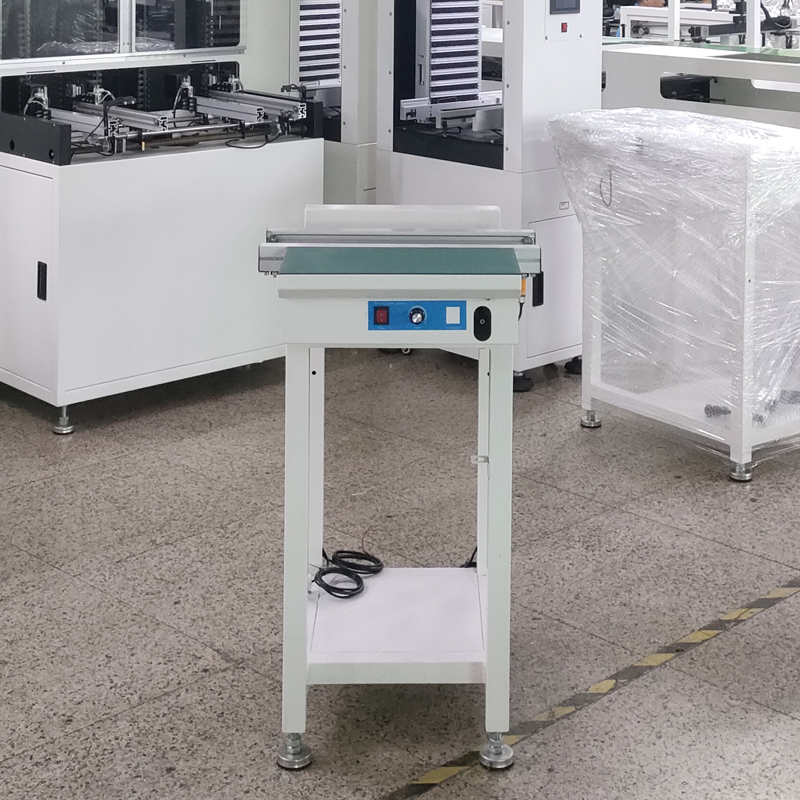

smt設備晟典單軌接駁臺

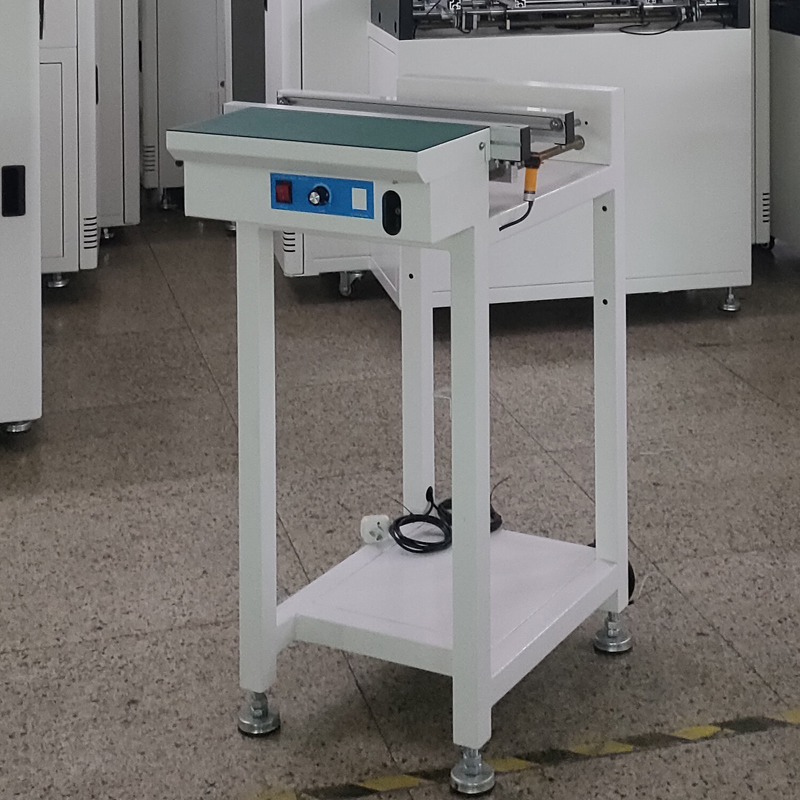

smt設備晟典單軌接駁臺

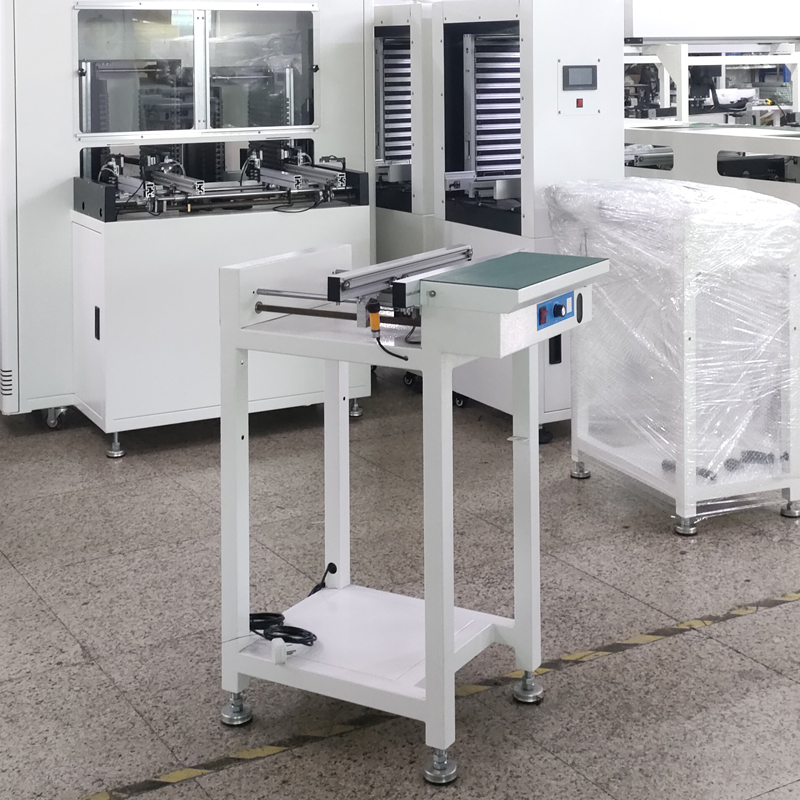

smt設備晟典單軌接駁臺
smt設備晟典單軌接駁臺
smt設備晟典單軌接駁臺
smt設備晟典單軌接駁臺
|
型號Model |
500 |
1000 |
1200 |
|
|

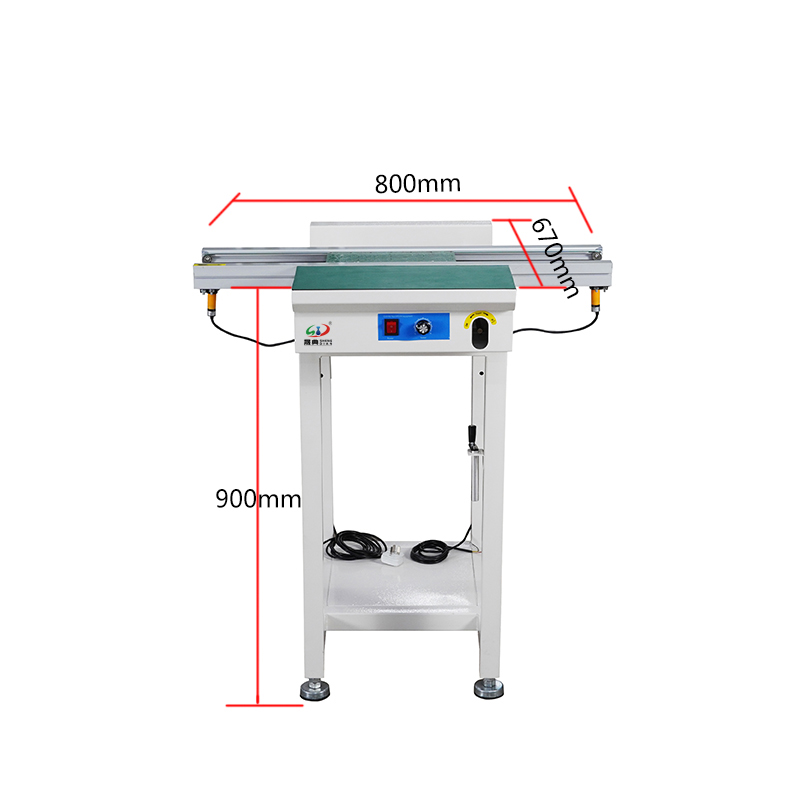

外形尺寸Outline dimensions（mm） |
500*670*900 |
1000*700*900 |
1200*700*900 |
|
|
臺面尺寸 |
400*200mm |
800*200mm |
800*200mm |
|
|

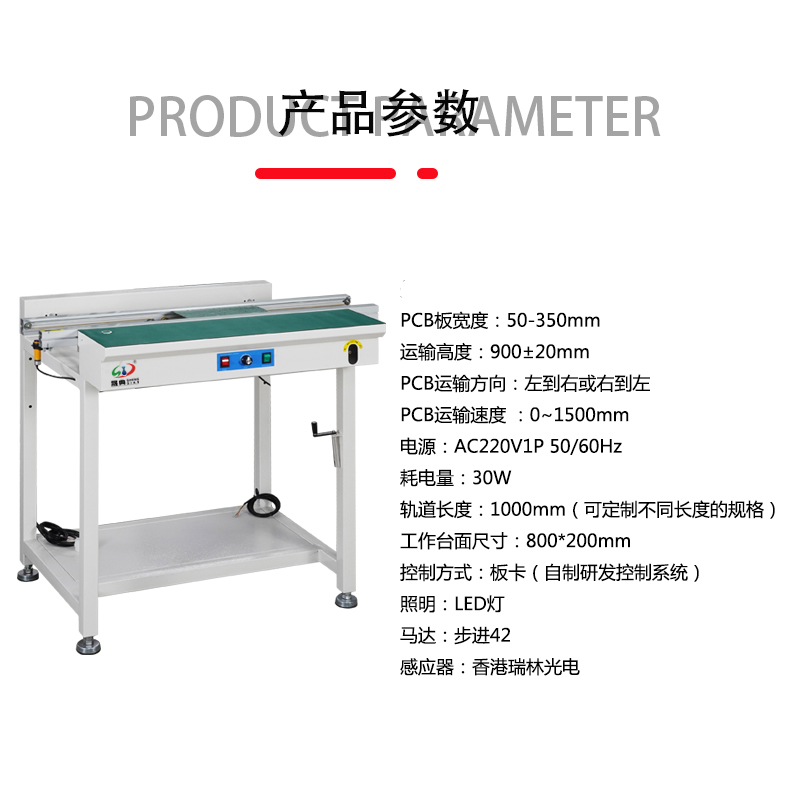

PCB板寬度PCB width |
50-350mm |
|||
|
運輸高度Transport height |
900±20mm |
|||
|
PCB運輸方向PCB transport direction |
L-R(R-L方向任意調換） |
|||
|
PCB運輸速度PCB transport velocity |
0~2000mm |
|||
|
電源Power supply |
AC220V1P 50/60Hz |
|||
|
耗電量Power consumption |
Approx.30W |
|||
|
軌道長度Track length |
500mm |
1000mm |
1200mm |
|
|
控制方式Control mode |
板卡 |
|||
|
重量Weight |
約35KG |
約50KG |
||
|
單軌Single rail |
前固定邊，后活動邊（可選配后固定） |
|||
SMT標準接駁臺操作步驟:
1根據PCB板的寬度用手搖柄旋轉絲桿來調節導軌的寬度(如下圖所示)
2.打開開關，將板從左端放入導軌，觀察板在運行過程中是否有卡板，松動現象。(若松動，卡板則繼續調節寬度，若正常則進行下一步
3.觀察板運行速度的快慢，通過調節頭，調節板運行的速度大小，以此來達到適合生產需求。SMT標準接駁臺故障查詢:
a.傳送皮帶不動:檢香皮帶是否被物品卡緊或皮帶過松。 b.掉皮帶:檢測皮帶輪轉動是否靈活，及螺絲是否緊固。 c.傳動馬達不轉:
1.檢查電源是否正常，指示燈是否亮.。
2.是否處于test檢測狀態，如是test檢測狀態請test檢測開關或是用手感一下左邊光電開關。
3.檢查SPEED旋鈕是否調得太小速度太慢無法起動注意設備供給電源為AC220V/50HZ電源開關是否打開
維護保養(每個星期)
檢查運輸皮帶是否太松，保持運輸皮帶清潔。保持寬度調節光軸與絲桿的清潔。
用無絲布或紙擦掉骯臟的油，然后給光軸加潤滑油與絲桿加潤滑油。測試所有按鈕操作功能。測試PCB的傳送是否順暢。
注意事項:
1.使用前將機器調正為水平狀態
2.開機前檢春電源是否與本傳送機規格相符(單相AC220V/60HZ)
3.如電源供應不穩定，必須裝設電源穩壓器
4.機器必須安全接地，地綿須良好固定在機身部分。
5.機器長期不使用，應切斷電源。
6.切勿把機械安裝于多灰塵，油圬，有導電性成粉，腐蝕性氣體，易燃燒性氣體，潮濕。
7.沖擊震動，高溫及室外環境使用。
