制造商 |
晟典SMT設備 |
|---|---|
| 型號 | SD-8350S |
菜單產品分類Product classification
聯系我們
服務熱線：13510075168
公司座機：0755-29878225
1.2米真空吸板機
用途與特點
用途：
用于SMT生產始端、接收下位機信號后將成疊的PCB板吸起送至軌導上面送至下臺機器
產品特點：

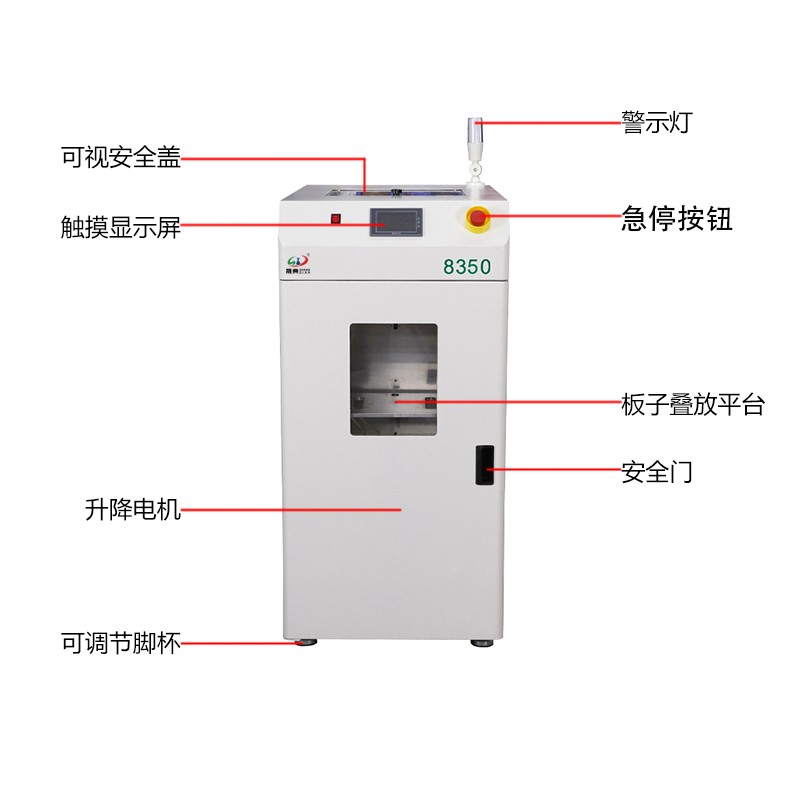

1、封閉式設計保證最高的安全防護等級，頂部安全蓋可以打開,方便維護時對機器硬件的處理
2、吸嘴采用超大強力磁鐵吸信移動盤面固定，可調節吸嘴的位置確保將電路板強力吸穩掉下來，吸嘴位置可以隨意移動（比如PCB板上面有小孔，我們可以在PCB范圍內移動吸嘴頭進行調節
3、穩固平衡的寬度調節裝置(手搖控制絲桿調節)
4、機器操作正面放入PCB板，門上有開口并安裝透明壓克力板可以不用打開門就可以監控到里面工作狀況
5、一次性存放PCB板數量220mm高度，如PCB板厚度為1mm大約可存放220PCS板
6、較小的機器占地面積
7、控制系統采用松下PLC控制，操作界面采用觸摸屏，配有自動報警系統
8、機架結構采用鈑金焊接，表面噴漆處理，彩色人機界面窗口

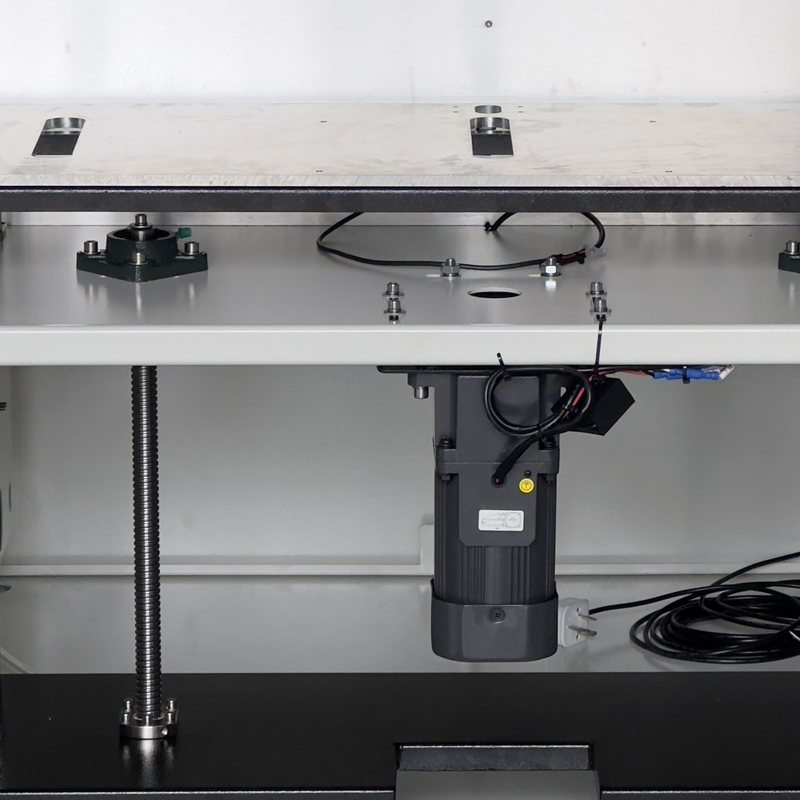

9、升降機構采用剎車馬達升降設定，步距可調，有效的縮短了上板時間，最多可疊放PCB 300片(0.6毫米厚電路板)
10、移載結構采用步進馬達移載方式，起步、停止可加減速設定，輸送平穩，不易沖板
11、配有標準的SMEMA信號端口，可與其它任何設備在線連接

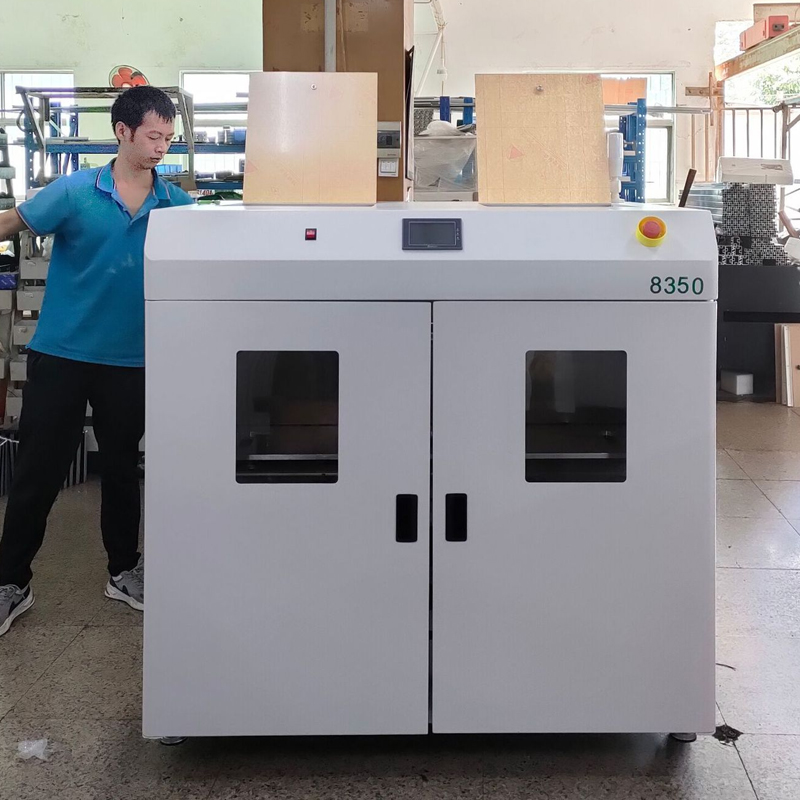

smt設備晟典真空吸板機1

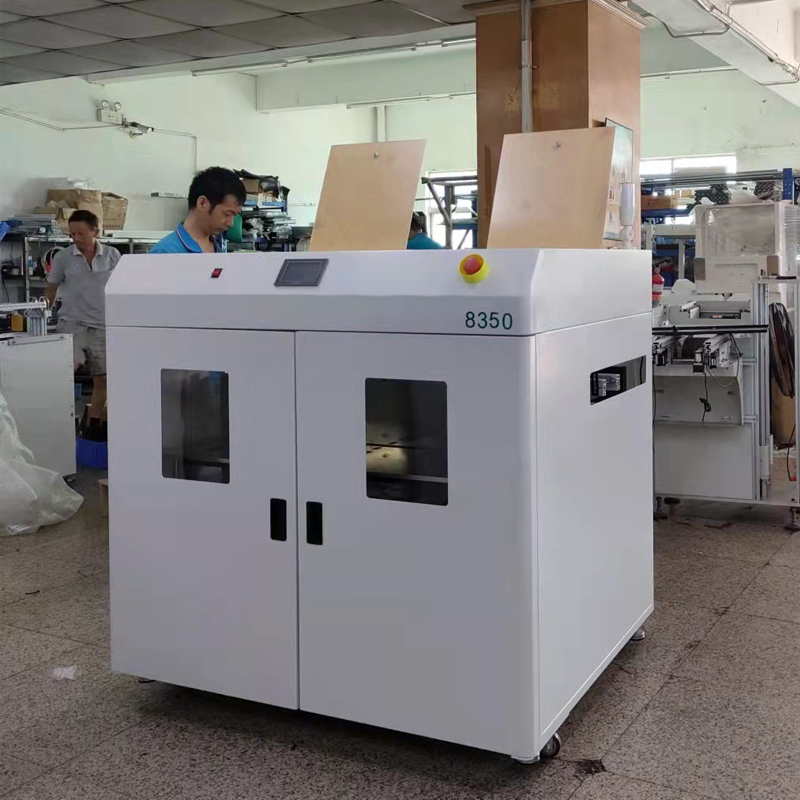

smt設備晟典真空吸板機2
smt設備晟典真空吸板機3
smt設備晟典真空吸板機4
smt設備晟典真空吸板機5
smt設備晟典真空吸板機6
|
名稱 |
技術參數 |
|

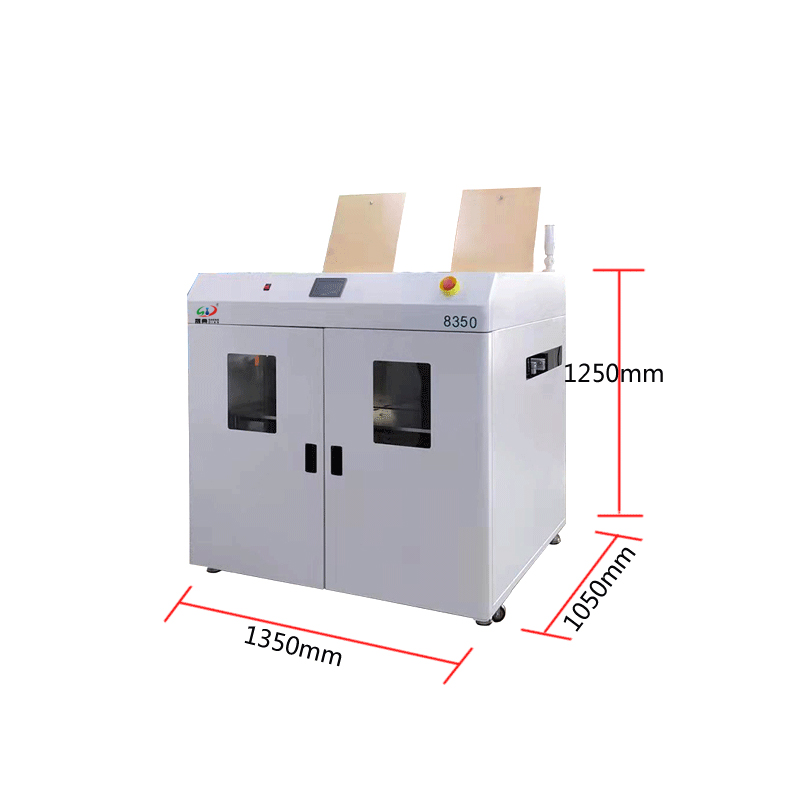

機架尺寸 |
1200*1050*1250mm |
|
適應PCB尺寸 |
50*50—1200*350mm |
|
傳送方向 |
軌導前固定、左到右或右到左 |
|
PCB板置放位置 |
前面放板PCB（方便操作） |
|
傳送高度 |
900mm±20 |
|
電源 |
220V\50Hz、60Hz |
|
傳送電機 |
步進電機42*48 |
|
傳送驅動 |
步進驅動器MT57 |
|
升降電機 |
LINYI45W帶剎車功能 |
|
控制系統 |
松下PLC、微電腦觸摸屏 |
|
檢測光電 |
歐姆龍或HUAYIFENG |
|
升降絲桿 |
臺灣上銀滾珠絲桿 |
|
氣缸 |
平移升降氣缸亞德克 |
|
升降氣缸磁性感應器 |
CS1-G磁性開關 |
|
PCB檢測光纖 |
松下 |
|
移載皮帶 |
帶鋼絲同步帶 |
|
平移裝置 |
步進電機及導軌移動 |
|
吸板裝置 |
大吸力真空發生器、真空吸嘴（四個吸嘴頭可任意移動吸取位置） |
· 適用于SMT生產線前端，把堆疊祼板通過真空吸附方式自動送入后端設備，具有自動上板功能，可以和送板機配套使用，也可以當?shù)惏迨瞻鍣C(jī)使用 。
· 控制系統采用PLC控制，操作界面采用觸摸屏
· 上板方式采用真空吸附移載放落的可疊放PCB 200-300片
· 升降步距可根據PCB的厚度自動調節
· 配有標準的SMEMA信號端口，可與其他任何設備在線連
