插件移載機

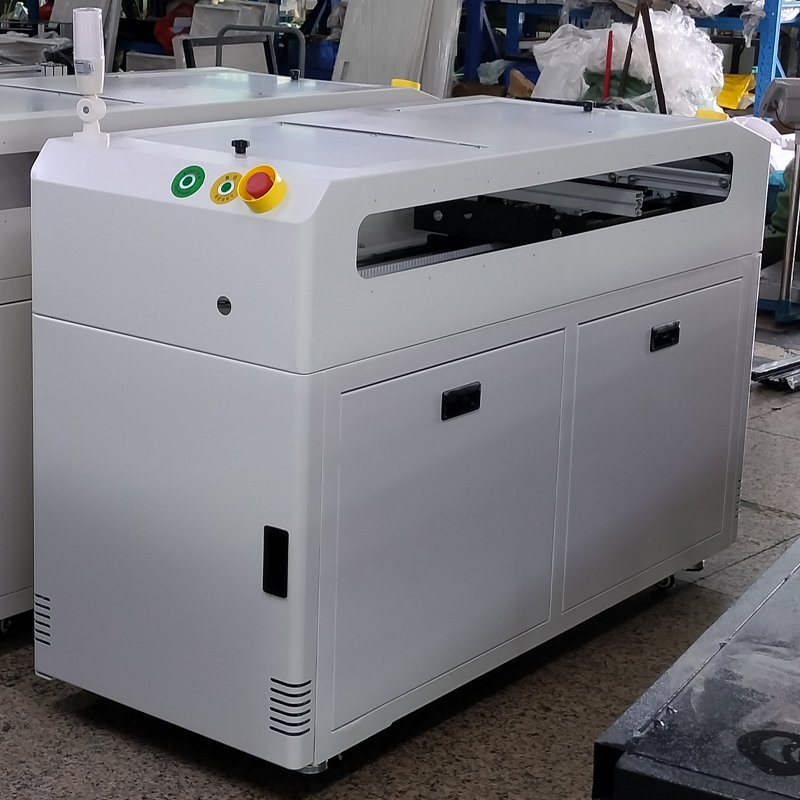

DIP插件移載機
一、核心功能
?產線路徑調整?
用于SMT/DIP生產線合并或分流場景，通過平移、轉向動作實現多線間的PCB板轉移，優化產線布局?。例如，將兩條貼片線合并接入一臺回流焊設備，降低設備投入成本?。
?自動化傳輸?
支持與SMT/DIP生產線無縫對接，實現PCB板在多工位間的自動轉移，減少人工干預，提升效率?。
二、結構與配置
?硬件設計?
?驅動系統?：采用新裕步進電機（42/48型）或齒輪減速馬達，搭配新力川數字式步進驅動器，平移精度高且速度可調?。
?軌道設計?：標準鋁型材軌道，長度可定制（如585mm），適配50-400mm寬度的PCB板?。
?控制模塊?：日本松下PLC+顯控EA43A觸摸屏，支持編程控制及參數實時監控?。
?可選功能?
雙小車獨立控制、SMEMA通訊接口、防靜電皮帶等，滿足高精度或特殊場景需求?。
三、應用場景
?多線合并/分流?：將2-4條貼片線合并至一臺回流焊，或分流至不同插件線，優化設備利用率?。
?插件線銜接?：在DIP插件工藝中，實現PCB板從傳送帶到插裝工位的精準定位與轉移?。
?智能分揀?：配合檢測設備，自動分揀良品與不良品，提升產線自動化水平?。
四、技術優勢
?高兼容性?：適配多種PCB尺寸，支持非標定制（如軌道長度、驅動方式）?。
?穩定性強?：松下PLC+步進電機組合，確保長時間運行無偏移或卡頓?。
晟典插件移載機
