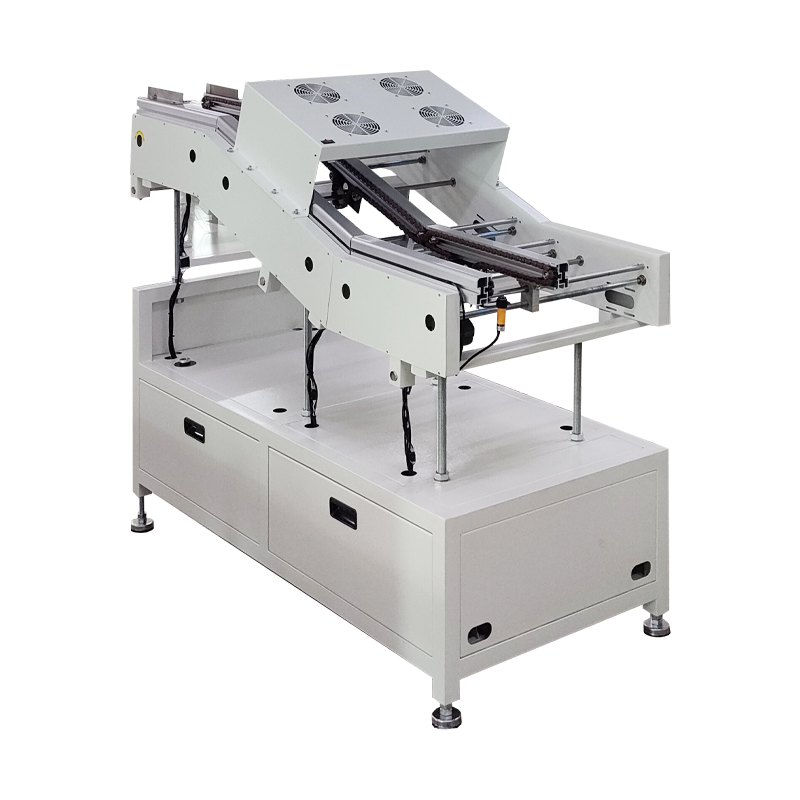

DIP設備三段式波峰焊出板機特點和優勢

DIP設備三段式波峰焊出板機是波峰焊工藝中的關鍵設備，其核心特點與優勢可總結如下：

一、核心特點

?三段式獨立控制?
采用三段式軌道設計，每段可獨立調節速度與啟停，支持同時容納3塊電路板進行緩沖處理，實現生產節奏的靈活調控?。

?手動調節軌道寬度?
軌道寬度支持手動調節，適配不同尺寸的PCB板，提升設備兼容性?。

?高效銜接波峰焊流程?
作為波峰焊的后續設備，出板機與焊接工藝緊密配合，確保焊接后的電路板快速、有序輸出，減少人工干預?。

二、技術優勢

?提升生產效率?
DIP設備三段式緩沖設計避免板件堆積，縮短生產周期，尤其適合高密度、大批量生產場景?。

?穩定性與可靠性?
獨立控制模塊減少機械沖擊，降低板件損傷風險，同時與波峰焊的高精度焊接特性（如無鉛工藝的熔融溫度控制）形成協同效應?。

?兼容性強?
可適配傳統波峰焊及選擇性波峰焊（如雙面焊接、異形元件處理等復雜需求），滿足混合技術電路板的生產要求?。

回流焊接過程常見工藝問題

在回流焊接過程中遇到的一些工藝問題，每一個都可能對產品質量和可靠性造成影響。

（1）虛焊、冷焊、假焊，占比19.25%

溫度設置不當，未達到焊接所需的最低溫度；

 焊接時間不足，元件未能充分熔化；

 焊盤污染或氧化，影響焊接效果。

（2）殘留的焊點發黑和嚴重偏位氣泡，占比15.93%

焊接后冷卻速度過快，導致內部氣體無法排出；

 焊料中雜質過多，影響焊接質量；

焊接過程中存在氣體污染。

（3）片式元件（Chip）虛焊、立碑、錫珠，占比15.27%

元件布局不合理，導致受熱不均；

焊盤設計不當，如尺寸不匹配或間距過大；

焊接過程中產生飛濺。

（4）BGA 焊接不良，占比12.83%

 BGA 球柵陣列元件與焊盤之間的間隙不均勻；

 焊料未能完全覆蓋所有焊球；

焊接過程中存在熱應力。

（5）掉件、錫裂，占比10.40%

 元件與焊盤之間的結合力不足；

 焊接過程中產生的熱應力導致元件脫落或焊點開裂。

（6）連接器焊接不良，占比7.52%；QFN 焊接不良，占比7.30%

 連接器或 QFN 元件的引腳與焊盤之間的對位不準確；

 焊接過程中存在污染或氧化物。

（7）飛件、缺件，占比4.65%；不定期焊點發黑，占比2.88%；嚴重偏位，占比2.43%

 焊接過程中元件受到外力干擾；

 焊接參數不穩定或設備故障。

對于助焊劑揮發差、氧含量控制、混焊 BGA 熔融開裂、熱補償不足、松香不良等問題也是不少人提到的。

總之，回流焊工藝問題需要綜合考慮多個方面，包括設備、材料、工藝和環境等。通過不斷優化和調整，可以顯著提高焊接質量和產品可靠性。

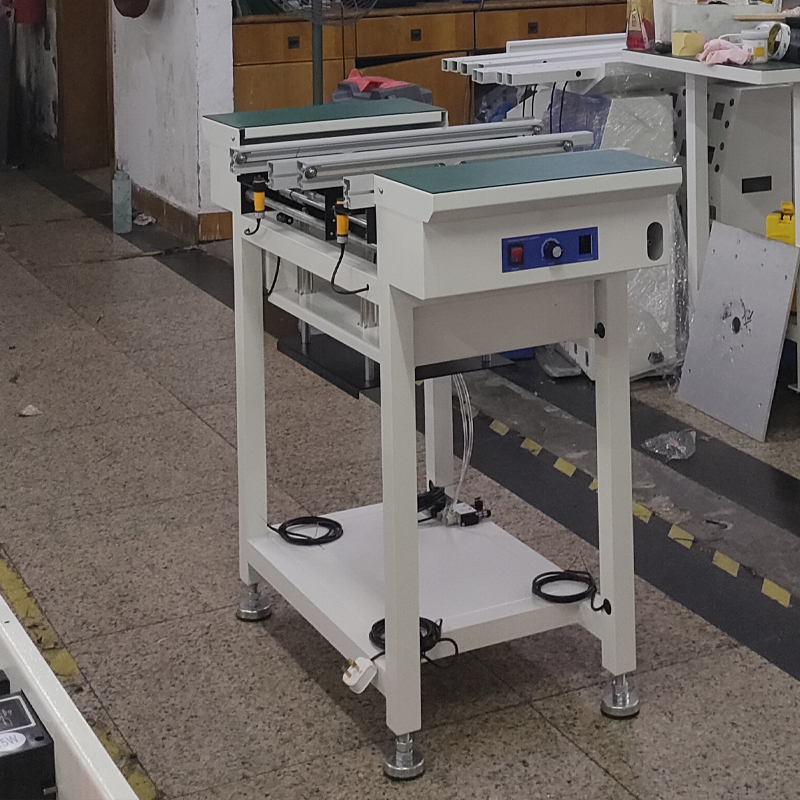

SMT升降接駁臺的作用與功能詳解

SMT升降接駁臺的作用與功能詳解

SMT升降接駁臺是表面貼裝技術(SMT)生產線中的關鍵設備，它在電子制造過程中發揮著重要作用。以下從多個方面詳細說明其功能和應用：

基本定義：

SMT升降接駁臺是自動化生產線中的關鍵設備，具備精確、高效的升降與接駁功能。它采用先進的驅動技術，確保物料(主要是PCB板)在不同高度間平穩過渡，有效連接上下游工序。結構設計緊湊，操作簡便，適應性強，是現代智能制造不可或缺的重要組成部分。

主要作用：

?生產線連接?：用于SMT生產線之間的連接，實現不同設備間的物料傳。

?緩沖與暫存?：可作為PCB的緩沖、檢驗、測試或電子元件手工插裝的平臺。

?精準傳輸?：具備精確傳送系統，能穩定、精確定位輸送PCB板，兼容不同尺寸的電路板。

?異常處理?：先進傳感器可實時監測傳送狀態，遇異常能報警、暫停，避免損壞PCB板。

核心功能特點：

精密調寬系統：采用M形絲桿、手搖調寬系統，保證兩條輸送軌道平行順暢運行

專用皮帶設計：圓形或扁形進口專用皮帶及專利型軌道，解決過薄PCB卡槽難題

自動化聯機：標準配備SMEMA信號，可與其它設備進行在線聯機自動化運行

典型應用場景：

?電子制造?：廣泛應用于電子、半導體行業，連接SMT生產線中的貼片機、回流焊等設備。

?工業自動化?：作為關鍵設備連接生產線上的各個環節，實現自動化生產流程。

?物流運輸?：在碼頭、工廠、倉庫等場合解決貨物卸載、升降、轉移等問題。

?數據通信?：連接不同類型的數據設備，如傳感器、PLC控制器等，實現數據實時處理。

SMT升降接駁臺通過其精確的升降和接駁功能，顯著提高了電子制造生產線的效率和靈活性，是現代化SMT生產線中不可或缺的重要設備。
