smt生產線由什么構成

SMT生產線是一個復雜而精細的系統，主要由以下幾個部分構成：

表面組裝元件是生產線的基石，它們包括各種電子元器件，是組裝在電路基板上的主體。電路基板則是這些元件的載體，為它們提供了電氣連接的基礎。

組裝設計與工藝是確保元件正確裝配的關鍵環節。這需要精密的規劃與執行，包括元件的布局、焊接點的設計、以及整個組裝流程的優化。

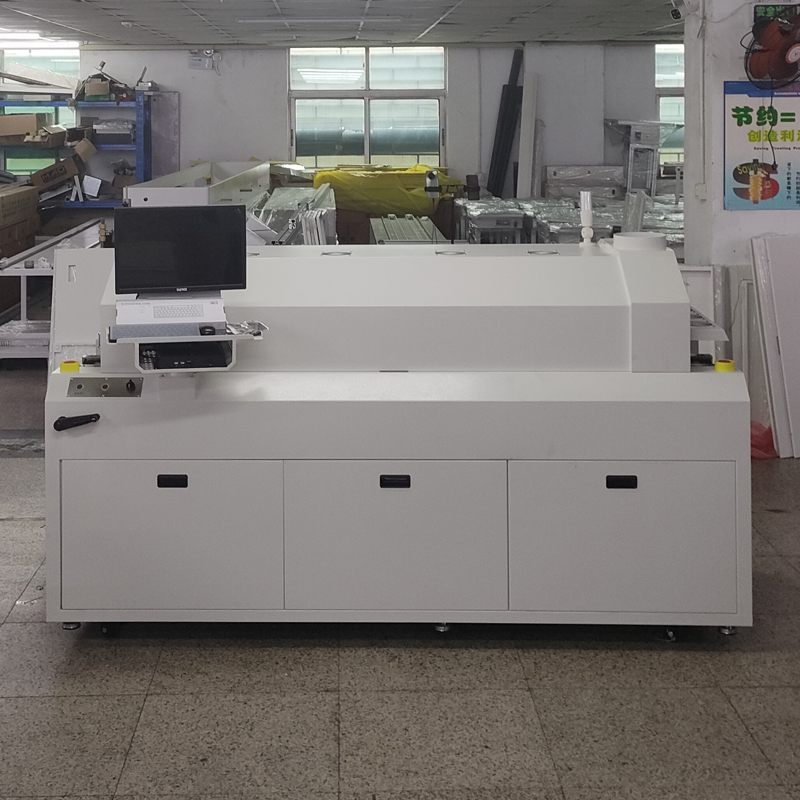

核心生產設備在SMT生產線中扮演著至關重要的角色。上板機負責將電路基板送入生產線，為后續的組裝工作做好準備。印刷機則在基板上精確地印刷焊膏，為元件的焊接提供必要的連接介質。送板機將基板從一個工序傳送到下一個工序，確保生產線的連續運行。點膠機在元件上涂覆膠水，增強元件與基板之間的粘接力。貼裝機則負責將元件精確貼裝至基板上的指定位置，這是實現元件電氣連接的關鍵步驟。再流焊爐與波峰焊機則分別用于完成元件的焊接工作，確保它們牢固地連接在基板上。

輔助設備同樣不可或缺。檢測設備用于檢查產品的質量，確保每一個組裝好的電路板都符合規格要求。返修設備則用于處理焊接缺陷，提高產品的合格率。清洗設備去除多余焊料，保持電路板的清潔。干燥設備防止焊接后基板受潮，保護產品的穩定性。物料存儲設備則用于妥善保管元件與基板，確保生產線的連續供應。

綜上所述，SMT生產線的構成包括表面組裝元件、電路基板、組裝設計與工藝，以及一系列核心生產設備和輔助設備。它們共同協作，確保高效、精確的元件組裝與焊接過程，為電子產品制造業提供了強大的支持。

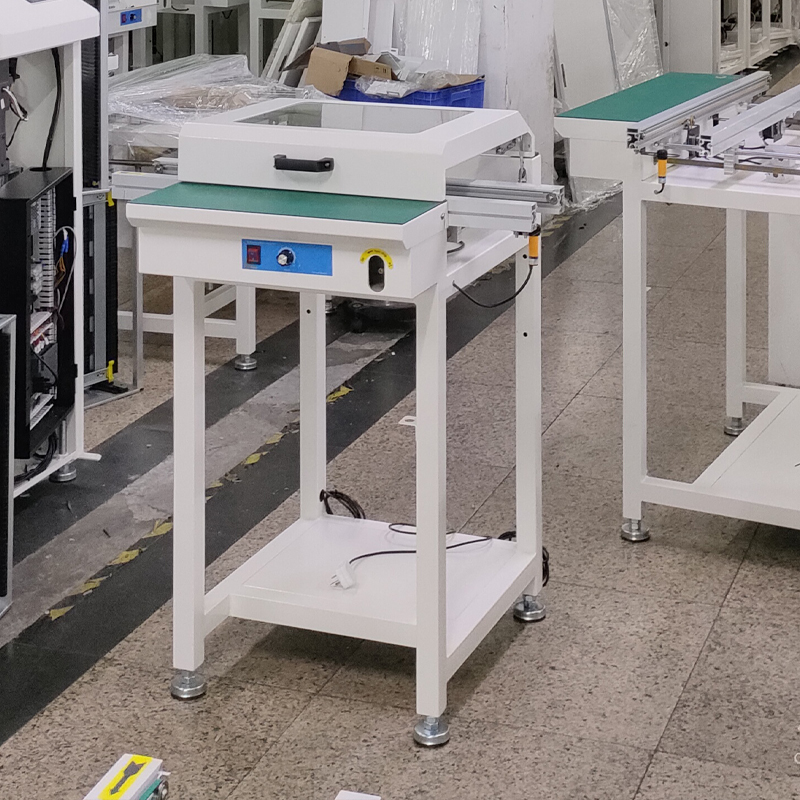

接駁臺帶防塵罩在SMT生產及相關工業場景中具有以下關鍵作用

接駁臺帶防塵罩在SMT生產及相關工業場景中具有以下關鍵作用：

?防塵防污染?
防塵罩可有效阻隔灰塵、雜質等污染物進入設備內部，防止電路板在傳輸過程中因異物附著導致焊接缺陷或電子元件短路。其密閉設計還能減少外部環境對精密結構的干擾，降低產品不良率。

?保護設備穩定性?
通過覆蓋式防護，避免生產過程中人為觸碰或機械振動對PCB板的意外損傷，同時內部采用高耐磨防靜電平皮帶和精密絲桿調節裝置，確保傳輸軌道平行度及運行穩定性。

?適配多樣化生產需求?
支持單雙軌切換、軌道寬度調節及傳輸速度調整，可靈活匹配不同規格PCB板和生產節拍。部分機型還配備冷風散熱系統，緩解高速運轉下的設備過熱問題。

?延長設備壽命?
減少粉塵進入導軌、軸承等精密部件，降低機械磨損率，配合板金噴粉結構設計和加重底座，顯著提升設備整體耐久性。

SMT吸板送板一體機的作用

SMT吸板送板一體機的作用主要是：

?裸板吸附單元?：真空吸盤組搭配升降平臺，通過負壓吸附（氣壓4-6kg/cm2）轉移堆疊裸板，吸盤間距可調（兼容50×50mm至510×460mm PCB）。

?智能控制?：PLC+觸摸屏界面，集成SMEMA信號接口實現產線聯動

?工作流程?

?吸附模式?：裸板升降供板 → 真空吸盤取板 → 平移至軌道 → 釋放傳送?。

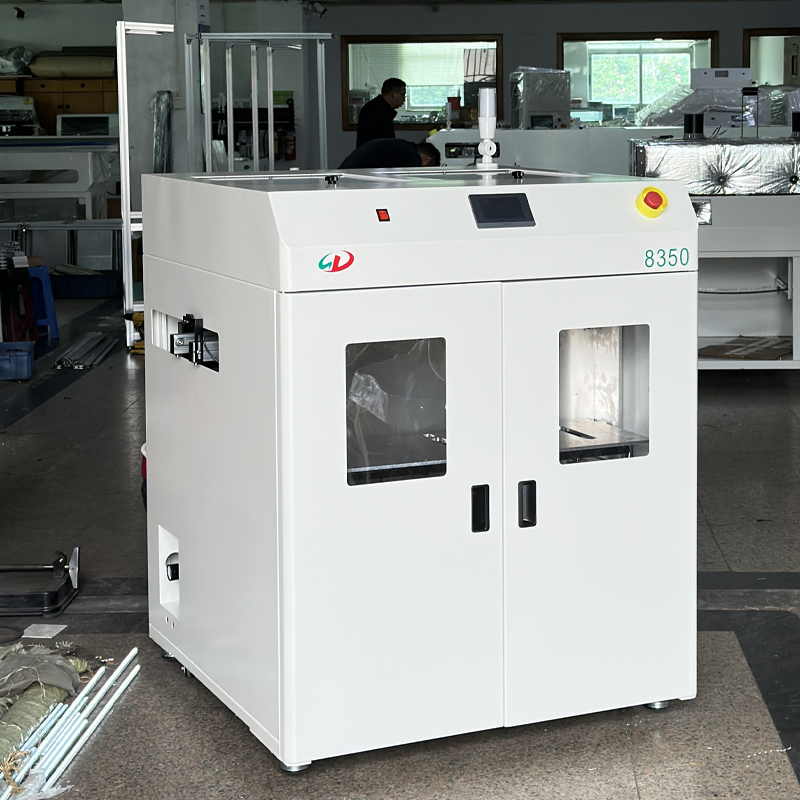

SMT真空吸板機的功能和技術原理

SMT真空吸板機是SMT（表面貼裝技術）生產線中的關鍵自動化設備，主要用于PCB（印刷電路板）的自動上料與傳輸。其核心功能是通過真空吸附技術實現裸板的精準抓取和傳送，取代人工操作，提升生產效率和精度。

?功能定位?

?自動上料?：作為SMT生產線首道工序，將堆疊的裸板逐一吸附并傳送至接駁臺或印刷機?。

?兼容性強?：支持不同尺寸（50×50mm至250×400mm）和厚度（1-30mm）的PCB板，部分機型可處理鋁基板或帶元器件的雙面板?。

?聯動作業?：與上下板機、接駁臺等設備信號互通，實現全自動流水線生產?。

?技術原理?

?真空吸附系統?：

通過真空發生器或真空泵產生負壓，吸盤吸附PCB板表面，抓取力可調（如高壓吸盤設計）?。

吸盤布局靈活，支持位置調節以適應不同板型?。

?控制與傳動?：

PLC（可編程邏輯控制器） + 觸摸屏人機界面，實現自動/手動模式切換及參數設置?。

平移機構（如滾珠絲杠）確保PCB板精準定位（精度±0.05mm）?。

SMT真空吸板機是SMT（表面貼裝技術）生產線中的關鍵自動化設備，主要用于PCB（印刷電路板）的自動上料與傳輸。其核心功能是通過真空吸附技術實現裸板的精準抓取和傳送，取代人工操作，提升生產效率和精度。

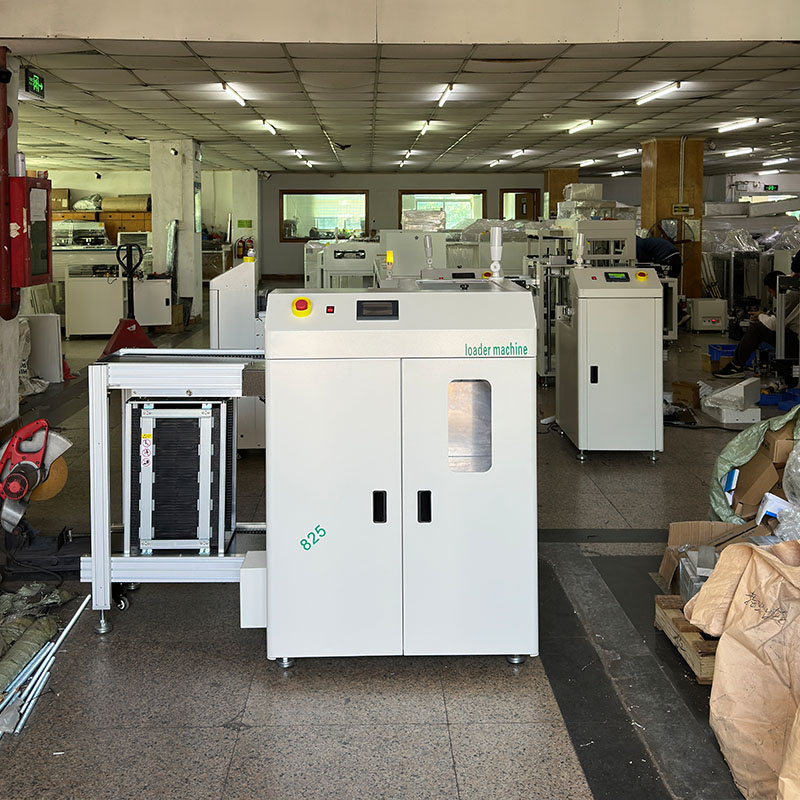

SMT雙軌上板機特點和工作原理

SMT雙軌上板機是專為表面貼裝技術（SMT）生產線設計的?高效自動化上料設備?，其核心特點是采用雙軌道結構，可同時處理兩片PCB板或FPC軟板，顯著提升產線效率。以下是其關鍵特點和工作原理的詳細說明：

?雙軌并行設計?
設備配備兩條獨立軌道，支持同時處理兩塊電路板，實現連續上料。相比單軌設備，產能提升可達40-60%，尤其適合大規模批量生產場景?。

?自動化送板系統?

?周轉箱自動切換?：通過升降平臺和推板系統，將存儲在周轉箱中的PCB板逐一推出；空箱自動下沉后，滿箱自動補位，實現無人值守連續供料?。

?自適應調節?：軌道寬度可根據PCB板尺寸手動或自動調節，兼容不同規格的電路板（如光板、半成品）?。

?智能控制系統?

采用微電腦PLC控制，觸摸屏人機界面操作，可設置料架升降步距、傳送速度等參數?。

配備故障自診斷、聲光報警及SMEMA標準信號接口，可與印刷機、貼片機等下游設備聯機協同?。
