smt收板機NGOK篩選機結構 特點和優勢

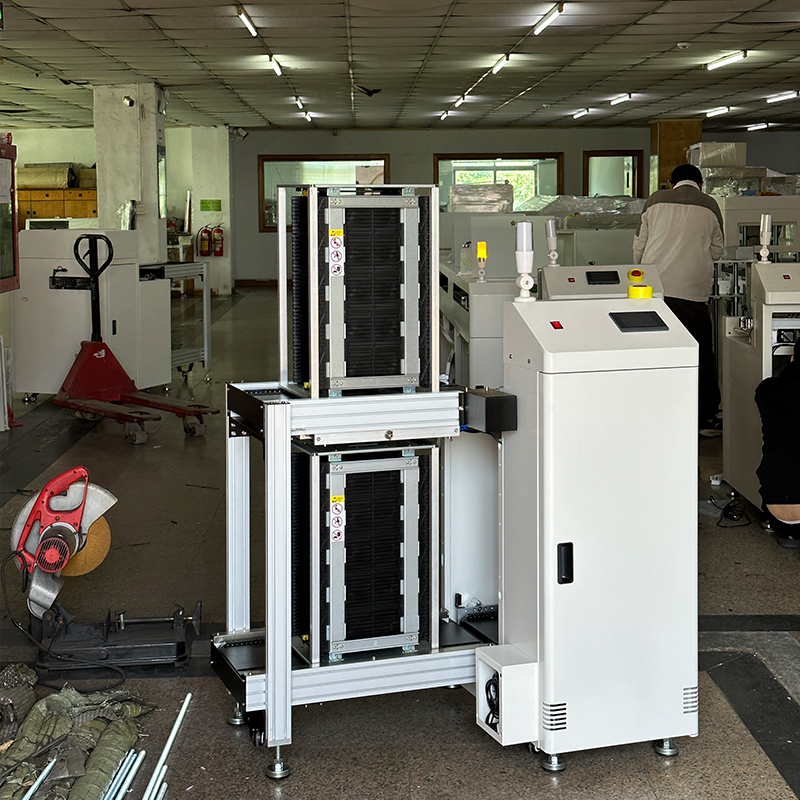

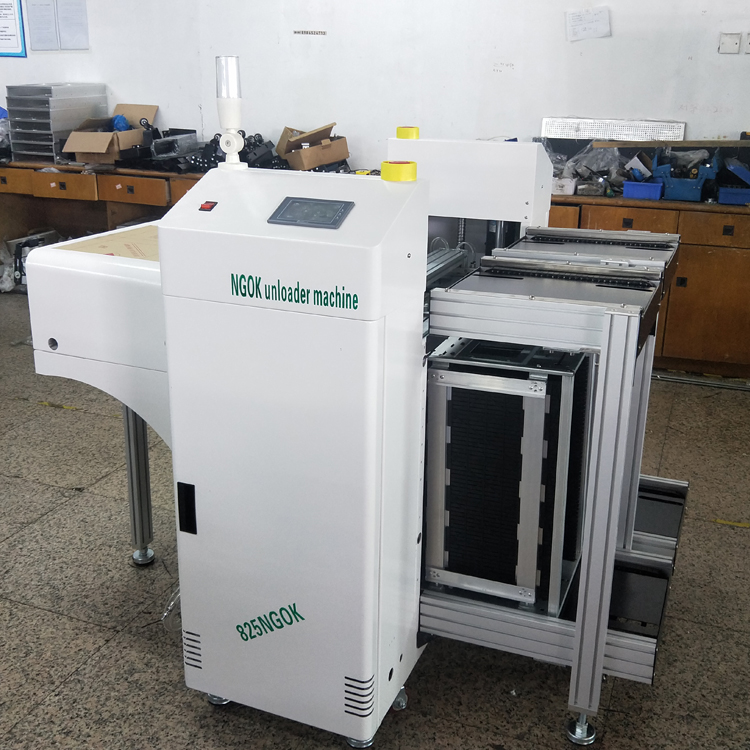

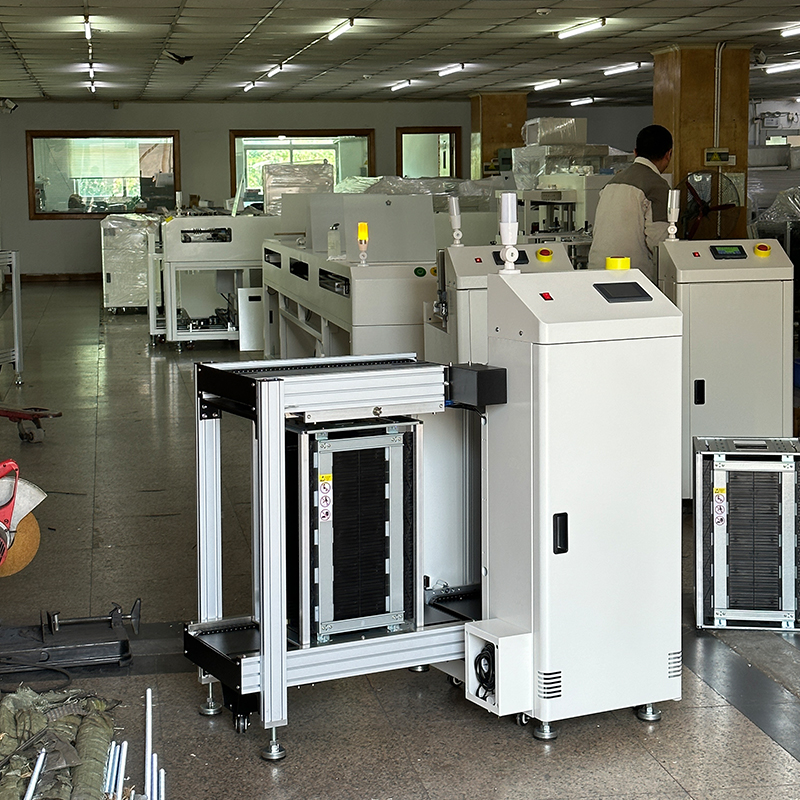

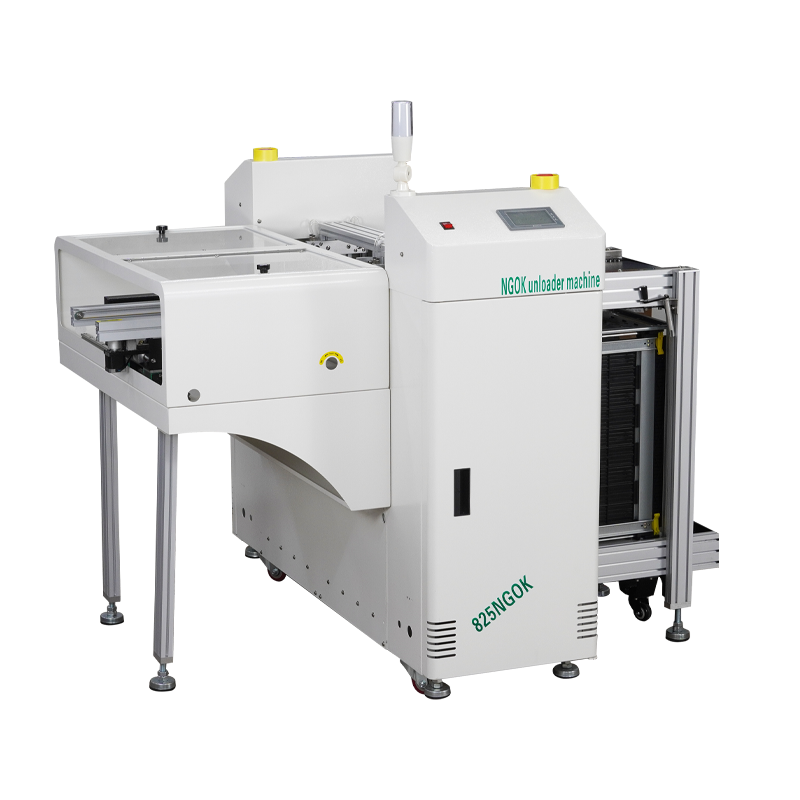

N G O K收板機，若是需要在在生產線回流焊后面有放一臺在線的A O I設備,那么一般會使用N G自動收板機，把好壞板子分別收起來。N G O K自動收板機優勢是，工作模式有兩種，一種是h模式，移動導軌跟O K框是在同一條直線上的，當接收到上位機O K信號后，P C B線路板直通到前面的O K框。當接收到N G信號,接駁導軌就會平移，將P C B線路板送到后面的N G框。另外一種模式就是Y模式，也就是接駁導軌在O K框跟N G框的中間，剛接收到O K信號的時候接駁導軌就會往前移動，把P C B線路板送到前面的O K框內，當接收到N G信號后，接駁導軌就會往后平移，把P C B線路板送到后面N G框內，這里有一點就是，小車它來回移動時間長了，可能會出現跑偏的一個情況，所以我們可以設置小車移動多少次之后回到原點校正一次。

NG&OK收板機用于SMT/DIP/測試等生產線后端，通過接收檢測試備（AOI或ICT等）發出的信號，移載小車自動把前端測試出來的NG板和OK板儲存到不同的料箱。PCB/PCBA自動進出，循環時間短，確保生產線上的良品和不良品分離，提高生產效率和產品質量。工作原理：當AOI檢測完PCB板后，會發出相應的OK或NG信號。雙軌NG-OK收板機根據這些信號，通過氣缸等機構將PCB板分別送入OK料框或NG料框。這種自動化處理大大減少了人工干預，提高了生產線的自動化程度。

結構特點：雙軌NG-OK收板機通常采用雙軌設計，可以同時處理兩條生產線上的PCB板。其升降臺通常分為兩層，底層為OK框，用于存放良品；頂層為NG框，用于存放不良品。這種設計使得設備的空間利用率更高，同時也方便操作人員對良品和不良品進行分類處理。性能與優勢：雙軌NG-OK收板機具有穩定可靠的性能，送板時間通常不超過5秒，能夠滿足高速生產線的需求。同時，其控制面板采用LED真彩觸摸屏，操作簡便直觀。此外，該設備還具有防卡板特殊防呆結構，能夠有效防止PCB板在傳送過程中發生卡滯現象。

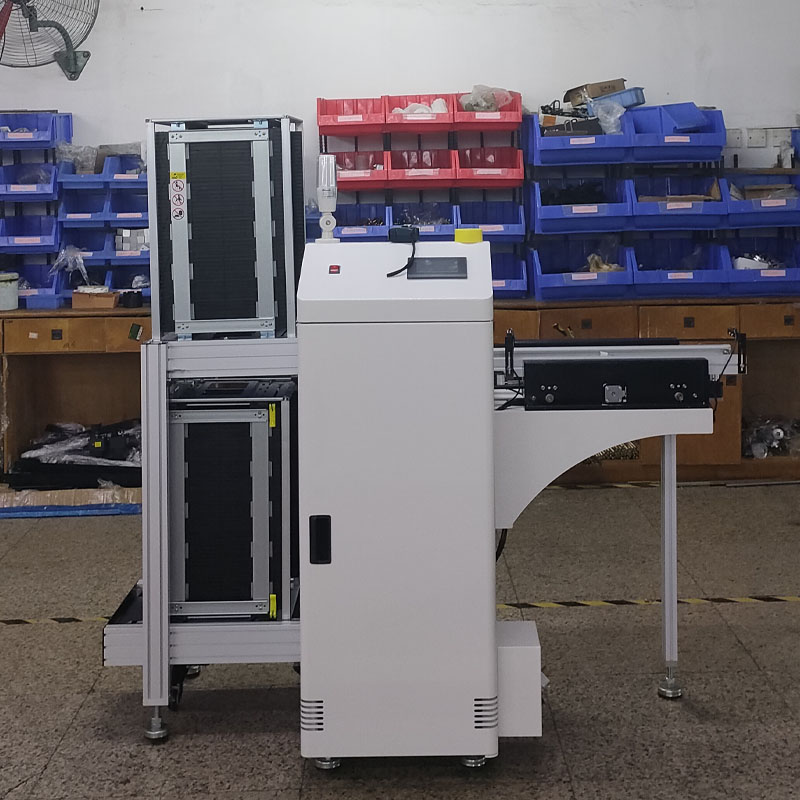

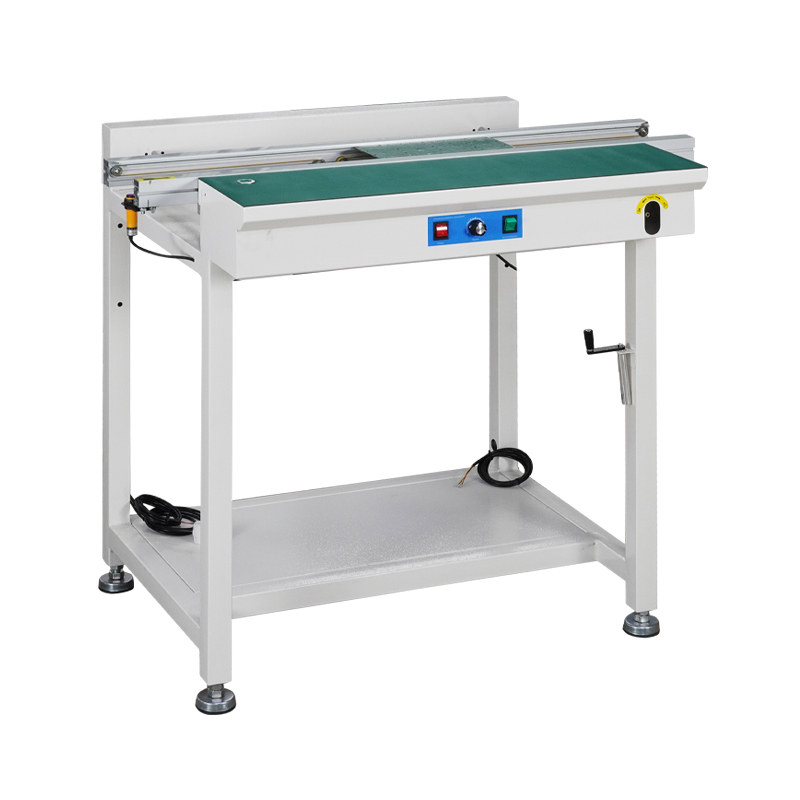

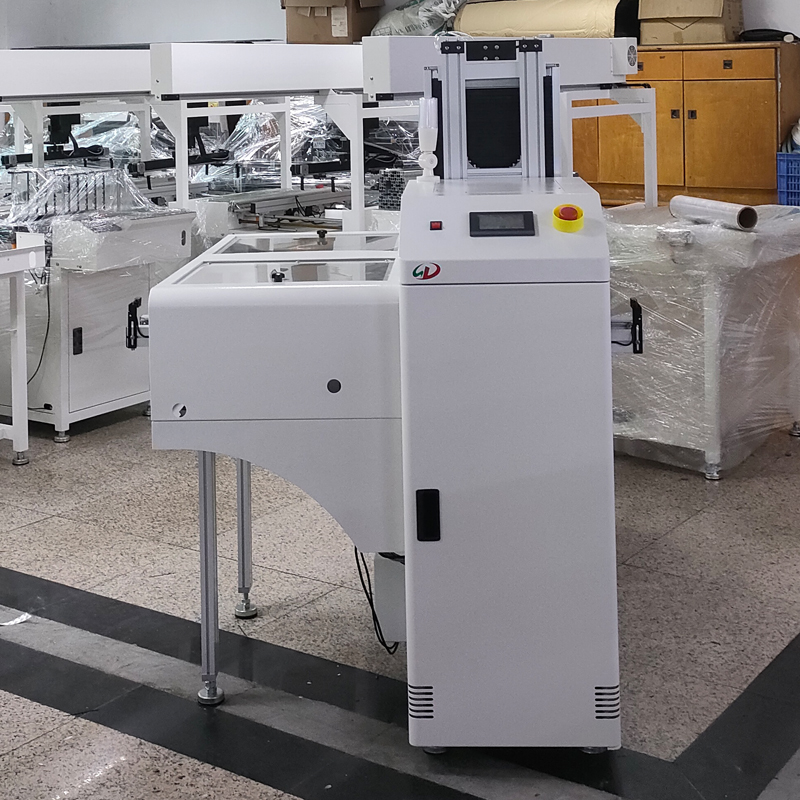

SMT輸送機：穩定可靠與智能操控的產線樞紐

一、機械結構鑄就卓越穩定性

SMT輸送機采用?模塊化傳動系統?，配備上銀高精度直線導軌與松下伺服驅動單元，實現±0.1mm的傳輸定位精度?。其?雙冗余動力設計?通過主副電機智能切換，確保在單電機故障時仍能保持85%額定速度運行，產線停機風險降低90%?。在華為5G基站產線實測中，設備連續工作2000小時無卡頓，平均故障間隔時間（MTBF）突破8000小時?。

二、智能化操作簡化生產流程

?一鍵式參數設置?
配備15寸威綸通觸控屏，支持軌道寬度、傳輸速度等8項核心參數的自動記憶與批量導入，換型調節時間縮短至3分鐘?。操作界面內置?20種預設工藝模板?，可適配手機主板、汽車ECU等不同產品的傳輸需求?。

?智能糾偏系統?
通過基恩士視覺傳感器實時監測PCB板位置，自動觸發氣動微調機構，糾偏響應時間＜0.5秒，板件偏移率控制在0.02%以內?。在聯想筆電主板產線中，該系統使人工干預頻次減少80%?。

?物聯網遠程監控?
支持通過OPC UA協議與MES系統直連，實時顯示設備運行狀態、能耗數據等12項指標。異常停機時自動推送故障代碼至工程師手機APP，平均故障修復時間縮短至15分鐘?。

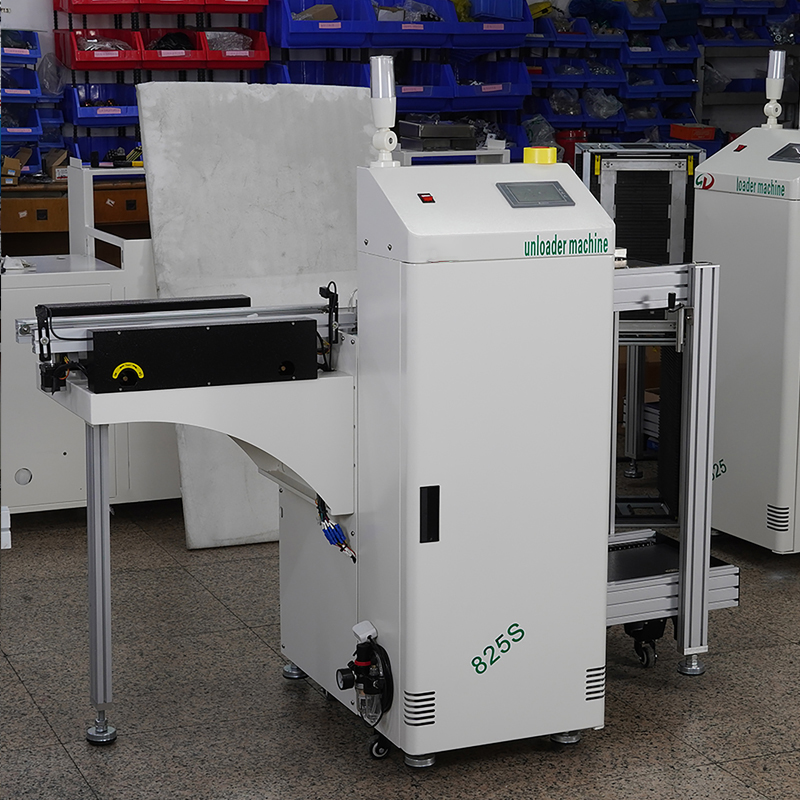

SMT收料機：多領域生產優化的核心裝備

一、消費電子制造領域

在智能手機、智能穿戴等?大批量生產場景?中，SMT收料機通過全自動接駁功能實現每小時1500-2000片PCB板的穩定收放?。其模塊化設計可適配8-15寸不同尺寸料盤，配合高速貼片機形成閉環作業系統，單線人力投入減少50%?。特殊防靜電結構和溫濕度閉環監控功能，使產品良品率提升至99.98%?。

二、汽車電子領域

面向車規級ECU、ADAS控制器等?高可靠性產品?，收料機內置的ESD防護系統可滿足ISO10605標準要求?。其物料追溯功能完整記錄每批次PCB板的收料時間、操作人員及環境參數，支持汽車行業必備的?全生命周期質量追溯??。在混合動力控制器產線中，設備可連續工作72小時無故障，MTBF（平均無故障時間）達6000小時?。

三、醫療設備領域

針對心臟起搏器、內窺鏡控制模塊等?微型化精密器件?，收料機配備的恒溫恒濕存儲倉可將溫度波動控制在±0.5℃?。其振動抑制技術使PCB板傳送過程中的機械沖擊小于0.3G，避免微型BGA封裝器件受損?。在無菌車間應用中，設備外殼采用抗菌涂層并通過IP54認證，滿足醫療電子生產的潔凈度要求?。

四、通信設備領域

在5G基站射頻模塊生產中，收料機的智能分揀系統可自動識別FR4、高頻陶瓷等?特殊基板材料??。其多層級緩存設計支持與AGV物流系統協同作業，在華為、中興等企業的大規模產線中，物料周轉效率提升40%?。設備搭載的MES接口模塊，可實時上傳工單完成度、設備OEE等18項關鍵生產指標?。

五、航空航天領域

為滿足衛星載荷控制器等?極端環境應用需求?，特殊型號收料機可在-40℃至85℃寬溫域穩定運行?。其防輻射加固設計使設備在宇宙射線環境下仍能保持0.01mm級定位精度?。通過軍工級加密數據鏈，所有操作記錄均以區塊鏈形式存儲，滿足航天產品?30年質量追溯期?要求?。
