smt接駁臺帶離子風機

SMT接駁臺離子風機是電子制造產(chǎn)線中關鍵的靜電防護設備，其核心作用是通過?主動中和靜電荷?保障PCB傳輸過程的可靠性。結合行業(yè)應用場景，其功能體系可分為以下四個維度：

?高速電荷中和?
通過高壓電場電離空氣產(chǎn)生正負離子流，在PCB傳輸過程中實時中和板卡及元器件表面積累的靜電電荷。專業(yè)機型可在10秒內將表面電壓從數(shù)千伏降至100V安全閾值內，避免靜電放電（ESD）擊穿敏感元件?。

?精準離子平衡控制?
先進機型配備閉環(huán)反饋系統(tǒng)，確保輸出離子群中正/負離子比例偏差≤|5V|（符合IEC 61340-5-1標準），防止因電荷失衡引發(fā)二次靜電吸附?。

SMT接駁臺帶防塵罩的作用

SMT接駁臺帶防塵罩是電子制造產(chǎn)線中的重要附件，其核心作用在于?隔絕外部污染物?，確保PCB（印制電路板）在傳輸過程中的潔凈度。結合行業(yè)應用，其具體功能及價值主要體現(xiàn)在以下方面：

核心作用：阻隔環(huán)境污染物

1.?防塵防雜質?

采用亞克力板或其他透明材質覆蓋接駁臺傳送區(qū)域，有效阻擋空氣中的灰塵、纖維、毛發(fā)等微小顆粒物進入設備內部，避免污染物附著于PCB表面或焊盤?13。

在無塵車間環(huán)境不完善或設備長期運行時，防塵罩顯著降低外部環(huán)境對高精度元器件的污染風險?。

2.?靜電防護?

部分防塵罩配套防靜電臺面膠皮或鋁型材導軌，減少靜電積累對敏感電子元件的損傷風險

smt多段式接駁臺的作用

SMT分段接駁臺（多段式接駁臺）是電子制造產(chǎn)線中的關鍵連接設備，通過分段設計和智能控制實現(xiàn)高效生產(chǎn)調度。其主要作用及技術價值如下：

核心功能：產(chǎn)線協(xié)同與緩沖管理

1.?設備間智能連接?
分段接駁臺通過標準SMEMA信號接口（如24V PLC通信）與前后設備（貼片機、回流焊、AOI檢測機等）實時聯(lián)動，自動協(xié)調進板/出板節(jié)奏，避免設備空閑或堵塞。?810

2.?多板緩存與動態(tài)調度?
每段獨立配備傳感器和電機，可同時停留多塊PCB板（如三塊板），支持“停單板”或“停多板”模式。當某段設備故障時，其他段仍可維持運轉，顯著降低全線停產(chǎn)風險。

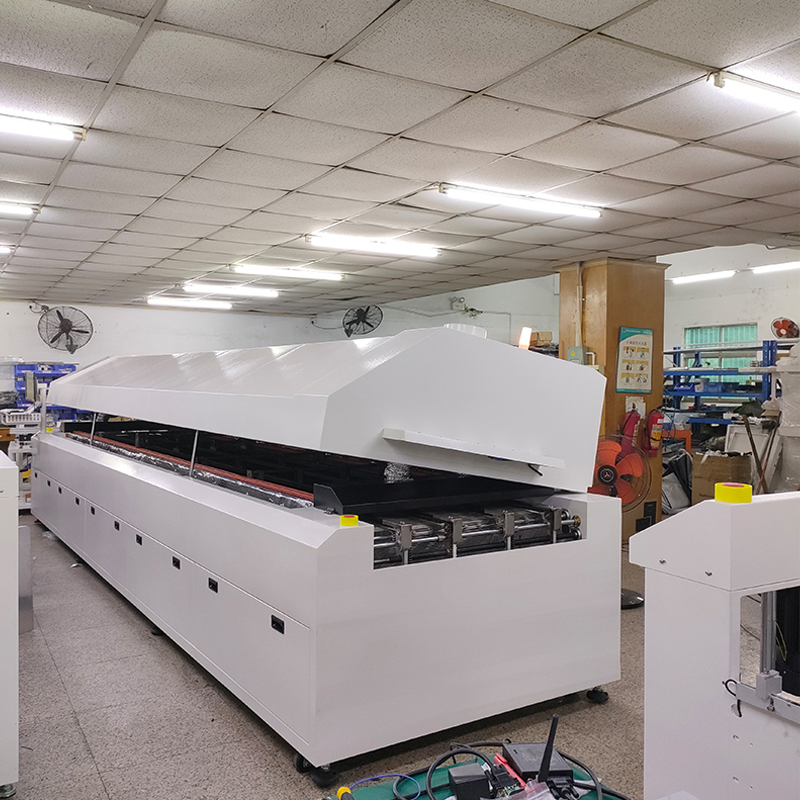

回流焊的常見問題及解決方法

回流焊是SMT（表面貼裝技術）中的關鍵工藝，其質量直接影響電子組件的可靠性。以下是常見的回流焊問題及其解決方法，按典型缺陷分類整理：

1. 焊錫短路（橋接）?

現(xiàn)象?：相鄰焊點之間形成錫橋，導致短路。

原因?：

鋼網(wǎng)開口過大或焊膏印刷偏移

貼片精度不足（元件偏移）

回流溫度曲線不合理（預熱不足或峰值溫度過高）

解決方法?：

工藝優(yōu)化?：縮小鋼網(wǎng)開口（如開孔縮進5%~10%），調整印刷壓力和刮刀角度。

設備校準?：檢查貼片機精度（確保±0.05mm以內），使用SPI（焊膏檢測儀）監(jiān)控印刷質量。

溫度調整?：延長預熱時間（90-120秒），降低峰值溫度（典型峰值235-245℃），避免焊膏過度流動。

2. 焊錫球?

現(xiàn)象?：焊點周圍散布微小錫珠。

原因?：

預熱區(qū)升溫過快，導致焊膏溶劑揮發(fā)不充分

焊膏吸潮或過期

回流時助焊劑殘留過多

解決方法?：

曲線優(yōu)化?：預熱區(qū)升溫速率控制在1-3℃/秒，確保溶劑充分揮發(fā)。

焊膏管理?：嚴格遵循存儲條件（2-10℃冷藏，使用前回溫4小時），避免過期使用。

參數(shù)調整?：選擇低殘留免清洗焊膏，或增加恒溫區(qū)（150-180℃）停留時間（60-90秒）。

3. 虛焊/冷焊?

現(xiàn)象?：焊點表面粗糙，潤濕不良。

原因?：

峰值溫度不足或回流時間過短（如低于焊料液相線）

焊盤或元件引腳氧化

焊膏活性不足

解決方法?：

溫度驗證?：使用KIC測溫儀確認實際峰值溫度（Sn-Ag-Cu焊料需≥217℃）。

材料處理?：檢查元件和PCB的MSL等級，烘烤受潮物料（125℃/24小時）。

焊膏選擇?：更換高活性焊膏（如含更強助焊劑配方）。

4. 墓碑效應?

現(xiàn)象?：片式元件一端脫離焊盤立起。

原因?：

兩端焊盤熱容量差異大（如接地焊盤散熱快）

焊膏印刷不均導致兩端熔融時間不同步

解決方法?：

焊盤設計?：對稱設計焊盤尺寸，接地焊盤增加熱隔離槽。

印刷優(yōu)化?：鋼網(wǎng)開口對稱，確保兩端焊膏量一致。

溫度調整?：降低升溫區(qū)斜率（如2℃/秒），延長液相線以上時間（60-90秒）。

5. 焊點空洞?

現(xiàn)象?：焊點內部存在氣泡或空洞。

原因?：

焊膏揮發(fā)物排出受阻（如BGA焊點）

回流過程升溫速率過快

解決方法?：

曲線優(yōu)化?：延長預熱時間，降低升溫速率至1.5℃/秒以下。

材料改進?：使用低空洞焊膏或預成型焊片，對高密度焊點采用真空回流焊。

工藝控制?：優(yōu)化鋼網(wǎng)開孔（增加排氣通道），避免焊膏坍塌。

6. 元件偏移?

現(xiàn)象?：元件在回流過程中位置移動。

原因?：

回流爐風速過高（>1.5m/s）

焊膏黏度不足或坍塌

解決方法?：

設備調整?：降低爐內風速，使用層流模式。

焊膏控制?：選擇高黏度焊膏（如Type 4），確保印刷后無坍塌。

貼裝優(yōu)化?：增加貼片壓力（針對大元件），或采用底部點膠固定。

7. PCB變形?

現(xiàn)象?：PCB彎曲導致焊接不良。

原因?：

PCB材料Tg值低（如普通FR4 Tg=130℃）

溫度曲線陡升陡降

解決方法?：

材料升級?：使用高Tg板材（Tg≥170℃）或柔性PCB。

工裝設計?：增加支撐工裝（如夾具或載具），避免高溫變形。

曲線優(yōu)化?：降低升溫/冷卻速率（如3℃/秒→1.5℃/秒）。

工藝控制關鍵點?

實時監(jiān)控?：使用SPI（焊膏檢測）、AOI（自動光學檢測）和X-ray（BGA檢測）進行全流程監(jiān)控。

設備維護?：定期清潔回流爐導軌，校準熱電偶，確保溫度曲線穩(wěn)定。

DFM審核?：在PCB設計階段介入，優(yōu)化焊盤、鋼網(wǎng)和元件布局。

數(shù)據(jù)分析?：通過CPK（過程能力指數(shù)）評估工藝穩(wěn)定性，持續(xù)改進良率。

通過系統(tǒng)性分析問題根源并采取針對性措施，可顯著提升回流焊質量，降低返修率。

SMT同步帶接駁臺的功能

SMT同步帶接駁臺在電子制造產(chǎn)線中承擔核心傳輸與協(xié)同功能。

核心傳輸功能：

1.?高精度同步傳動?
采用齒形嚙合的同步帶設計，通過帶齒與齒輪的精密配合實現(xiàn)零滑差傳動，保障PCB傳輸位置偏差≤±0.1mm，避免貼片過程中的元件偏移?。相較于摩擦傳動的平皮帶，同步帶能承受更大負載（如10kg工裝治具），且抗拉伸變形能力提升40%?。

2.?無級調速適配產(chǎn)線節(jié)拍?
步進電機驅動同步帶，速度可在0.5-12米/分鐘范圍內精確調節(jié)，靈活匹配貼片機與回流焊的速率差異，解決設備間生產(chǎn)節(jié)奏不匹配問題。
