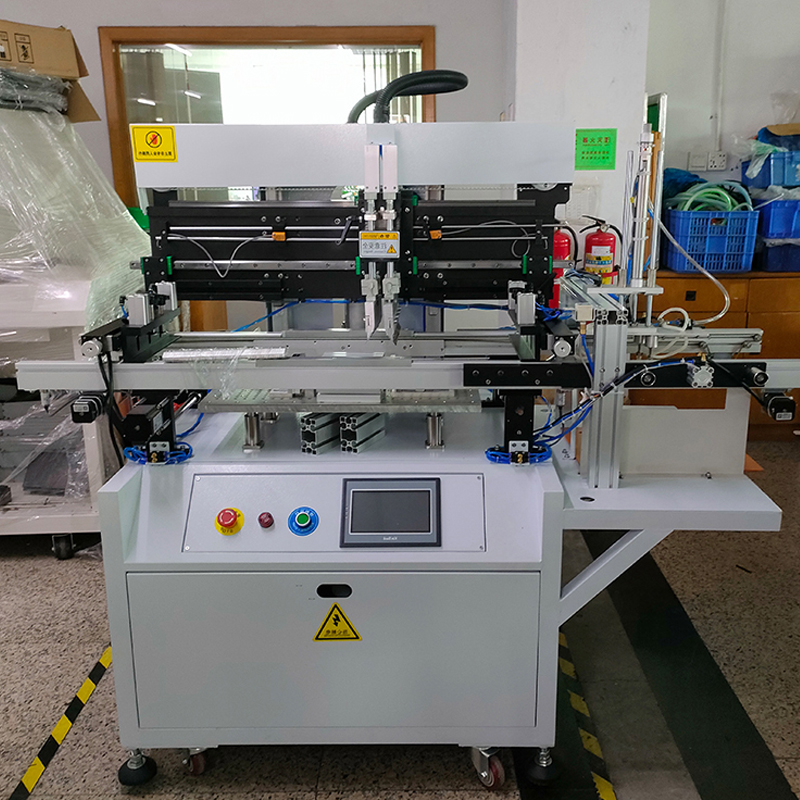

smt在線式錫膏印刷機的特點和作用

在線式錫膏印刷機是SMT（表面貼裝技術）生產線中的核心設備，用于在PCB焊盤上精確印刷錫膏，為后續元件貼裝提供基礎。其核心特點是通過自動化傳輸系統與前后端設備（如貼片機、回流焊）無縫銜接，實現高效連續生產。

?模塊化設計?

?鋼網系統?：不銹鋼或鎳合金材質，開孔設計根據焊盤尺寸定制，厚度通常0.1~0.15mm?。

?刮刀單元?：金屬或聚氨酯材質，角度45°~60°，壓力范圍3~15N/cm2，速度20~80mm/s，確保錫膏均勻填充?。

?傳輸軌道?：自動進/出板設計，支持與貼片機直接對接，減少人工干預

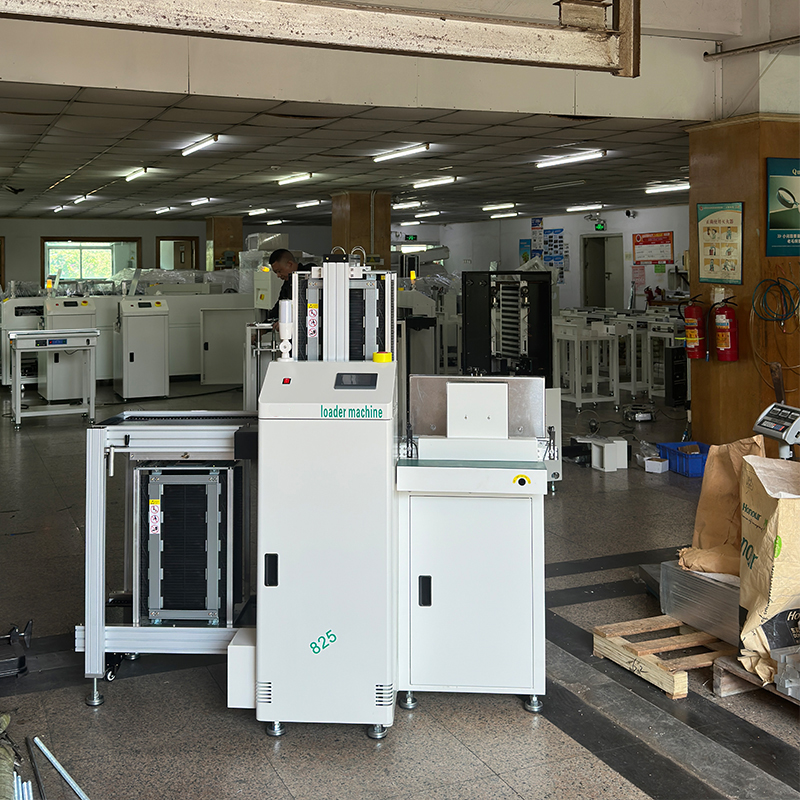

SMT收板送板一體機的功能和計數參數

SMT收板送板一體機是集成PCB板自動上料（送板）與收集（收板）功能的自動化設備，廣泛應用于SMT生產線首尾兩端，實現PCB板的閉環傳輸。其核心優勢在于節省空間、減少人工干預并提升產線連貫性。以下從結構設計、工作模式、技術參數及選型要點展開分析：

?送板單元?：采用真空吸盤（裸板）或推板裝置（帶元件板），通過升降平臺逐層供板，吸盤組支持橫向調節以適應不同板4。

?收板單元?：配備滾珠絲杠升降機構與料框定位系統，根據NG/OK信號分揀PCB，料框自動更換時間約30秒?。

?中央控制?：PLC + 觸摸屏人機界面，集成SMEMA信號接口實現全線聯動?。

?雙模式運作?

?單面板模式?：真空吸盤直接吸附裸板傳送至軌道（適用光板）?。

?雙面板模式?：周轉箱推板裝置將帶元器件的PCB推入軌道（元器件高度需≤10mm）

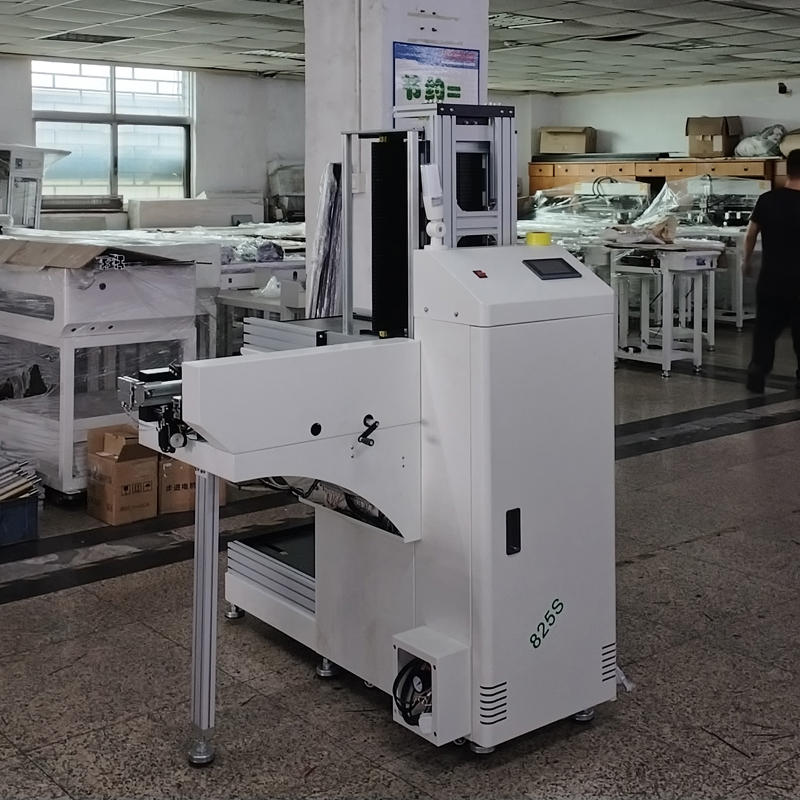

SMT疊板送板一體機的原理和運行模式

SMT疊板送板一體機是專為SMT生產線開發的?集成化上料設備?，融合了疊板機和周轉箱送板機的雙重功能，實現光板（裸板）與周轉箱裝板兩種模式的自動化供料。其核心特點與運作原理如下：

?雙模式并行運行?

?疊板模式?：針對單面板或光板，可直接整疊放入軌道上方存儲區（容量50-300片），通過推板系統逐片推送至傳輸軌道。

?周轉箱模式?：適用于雙面板或帶元器件的PCB，料框自動升降切換，空箱下沉后滿箱補位，實現連續供料。

兩種模式靈活切換，兼容不同生產工藝需求。

?智能控制系統?

采用PLC+觸摸屏人機界面，可設置推板速度、升降步距及模式切換；

內置SMEMA標準接口，與印刷機/貼片機聯機協同，響應下游設備需求信號。

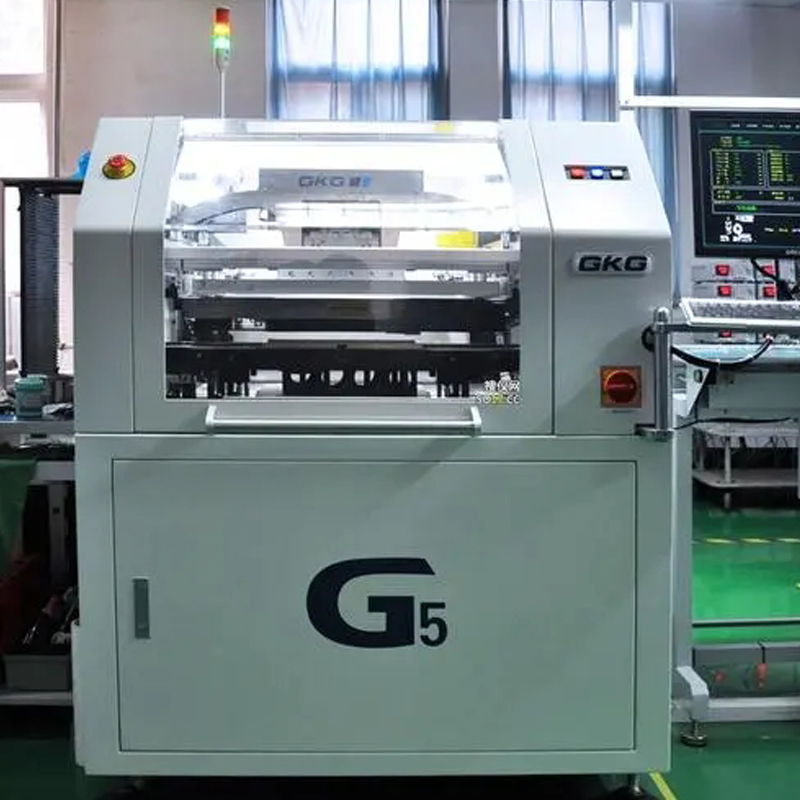

GKG-G5全自動錫膏印刷機有什么作用和優勢

GKG-G5全自動錫膏印刷機專用調節頂升平臺，結構可靠，調節方便，可以快速實現不同厚度PCB板的PIN針頂升高度的調節。全新的光路系統--均勻的環形光和高亮度的同軸光，配以均可無極調節的亮度功能，使得各類型的MarK點均可很好的識別，適應鍍錫、鍍銅、鍍金、噴錫、FPC等各類型不同顏色的PCB。GKG專利的數學運算模式，確保機器實現高精度的對位。

采用Windows XP/Win7操作界面，具有良好的人機對話功能:尤其在做程序文件的導航效果，方便操作人員快速熟惡操作;菜單式中/英文切換，操作日志，故障記錄/故障自診斷/故障分析提示/光報警等功能，使得操作簡單，方便。干洗、濕洗、真空三種清洗方式，三種清洗方式可任意組合使用，并且在客戶不需要自動清洗時，可在生產界面下實現人工清洗，從而減短清洗時間，提高生產效率。高適應性鋼網框裝夾系統，實現各種尺寸的網框的印刷，可實現生產過程中快速更換機種。圖像導軌系統:可拆卸，可編程的柔性側夾裝置，針對軟板，翹曲形變之PCB，進行獨特的頂部壓平，通過軟件編程，可自動伸縮，不影響錫厚。

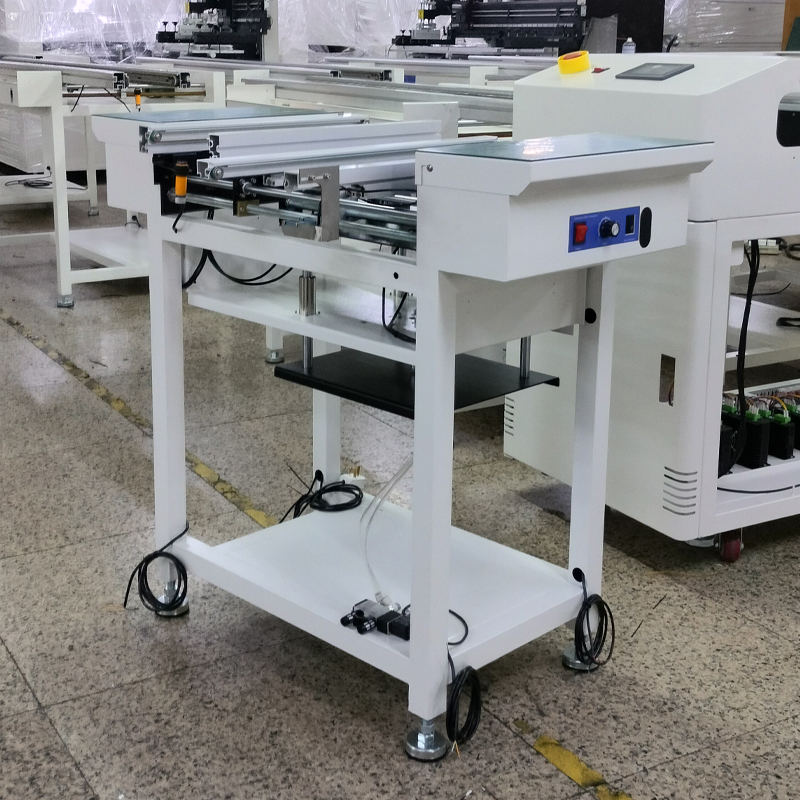

SMT升降接駁臺的功能介紹

SMT升降接駁臺是電子制造產線中的關鍵過渡設備，其核心作用在于?解決不同設備間的軌道高度差?，實現PCB板的連續自動化傳輸。

核心功能：跨設備高度適配

1.?精準軌道對接?
通過電動/氣動升降系統（如亞德客氣缸+導柱組合），動態調整傳送軌道高度（范圍900±20mm），無縫銜接回流焊、貼片機等不同高度的設備軌道，消除傳統接駁中的卡板或錯位風險?。
典型案例：雙軌平行升降結構可同時處理兩條軌道上的PCB，實現±0.5mm級高度同步精度。

2.?緩沖容量擴展?
升降平臺可擴展為多層暫存區（如?篩選接駁臺），支持同時緩存5-10塊PCB板，平衡前后工序節拍差異，避免高速線體因設備故障導致的連鎖停機?。
