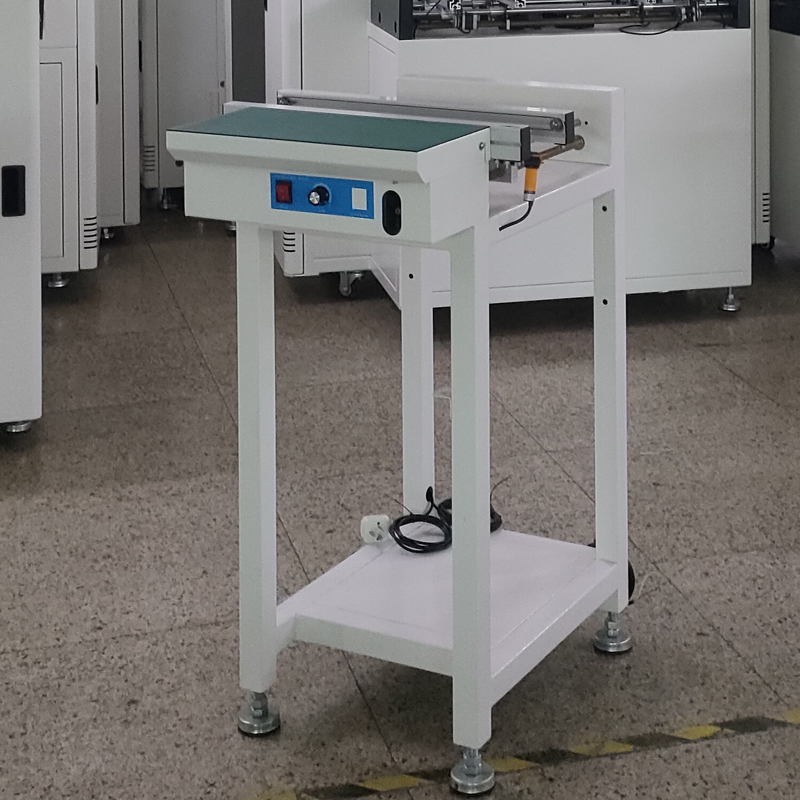

接駁臺是什么

接駁臺用于SMT生產線之間的連接，也可用于PCB手動插入緩沖、輔助檢查、測試或電子元件。它提供了SMT生產線的靈活性和擴展性，能夠適應各種不同的生產需求。

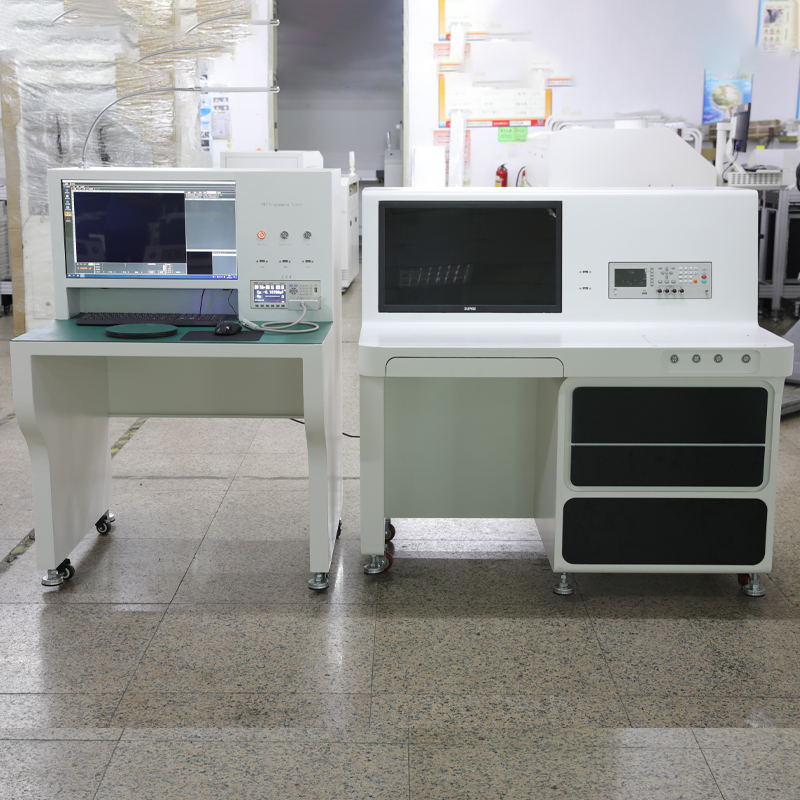

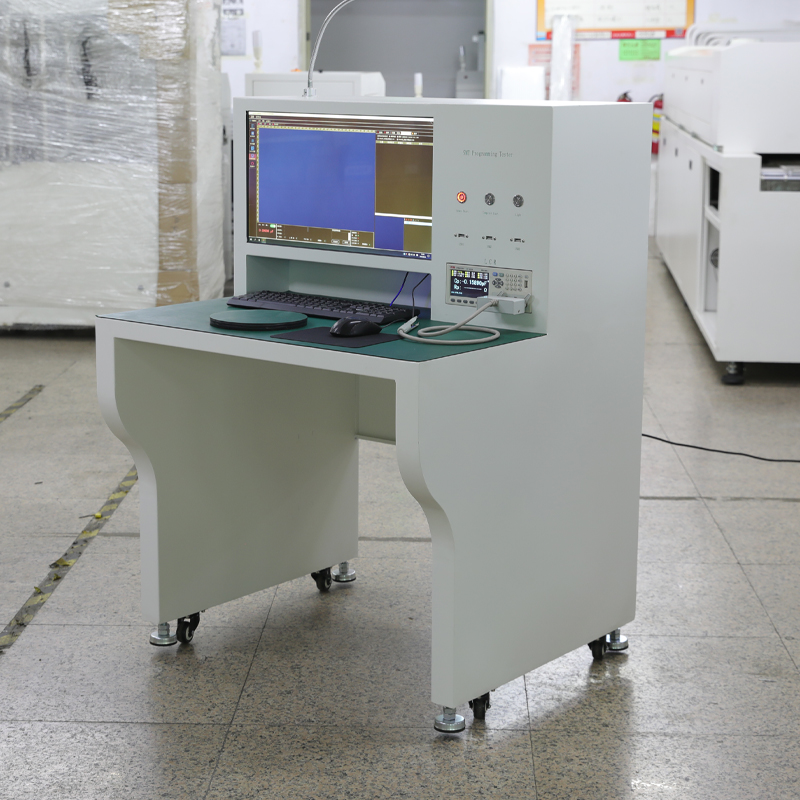

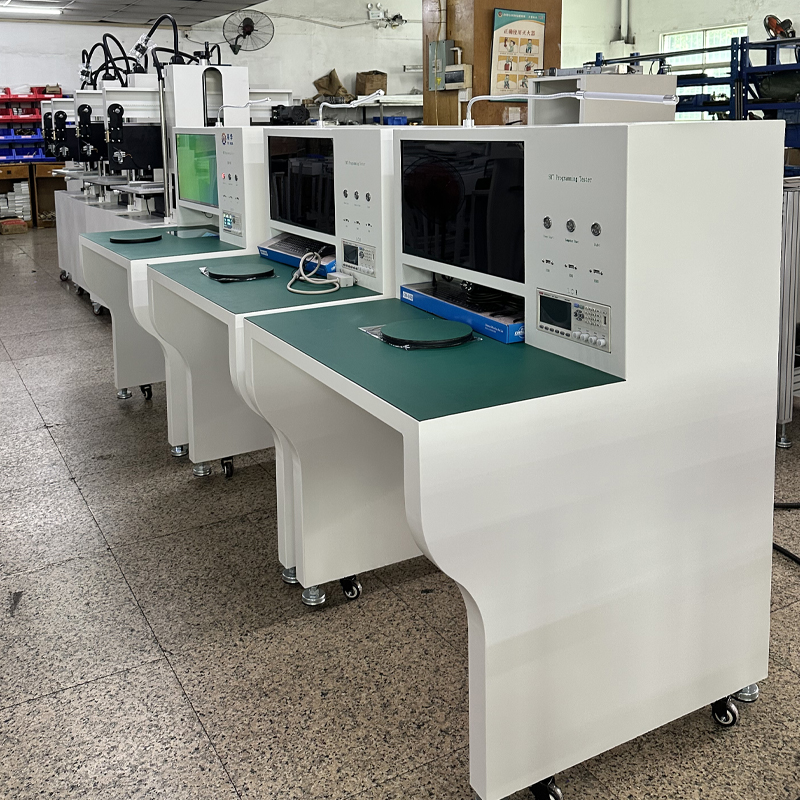

PCBA工廠中的SMT首件檢測儀器的優勢特點

PCBA工廠中的首件檢測是重要檢測環節，更換新產品線或者停線后繼續生產都需要先做首件檢測才能繼續批量生產。而專業的首件檢測儀器能夠有效提升檢測效率和檢測準確度。其主要優勢是1、在實際的生產加工中首件測試儀可以通過CAD坐標、BOM單、PCB掃描圖等進行測量數據的錄入，從而避免認為錯漏。2、檢測速度比人工檢測更快。3、能夠自動生產首件檢測報告，并且可以還原檢測場景，擁有更高的可追溯性。4、可以通過BOM自檢來與坐標數據進行雙向?qū)Ρ?，從而快速糾錯

5、在測試過程中無需切換量程，無需人工對比測量值，效率比人工檢測更快。

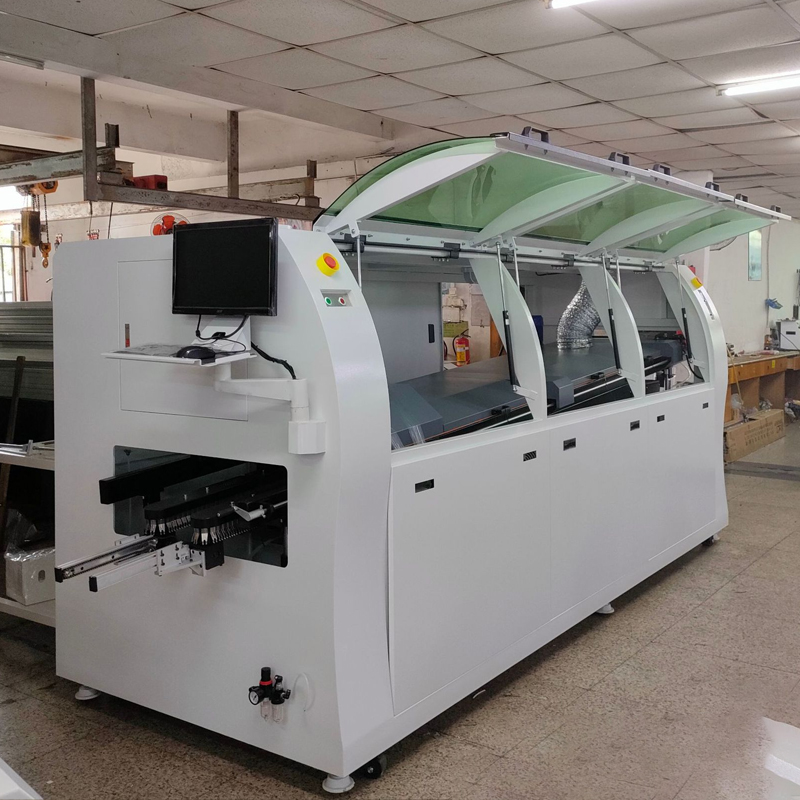

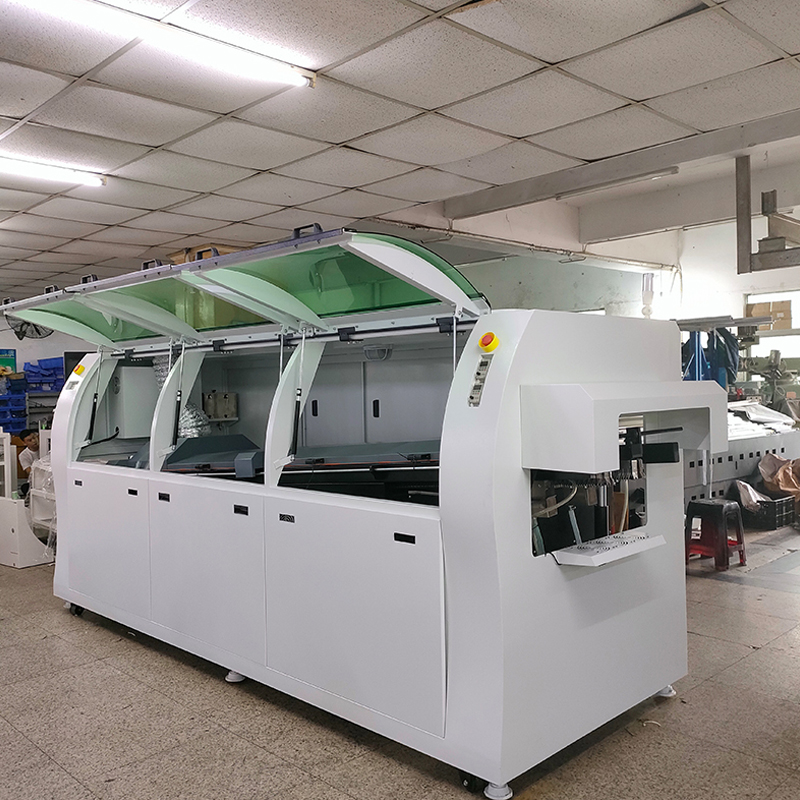

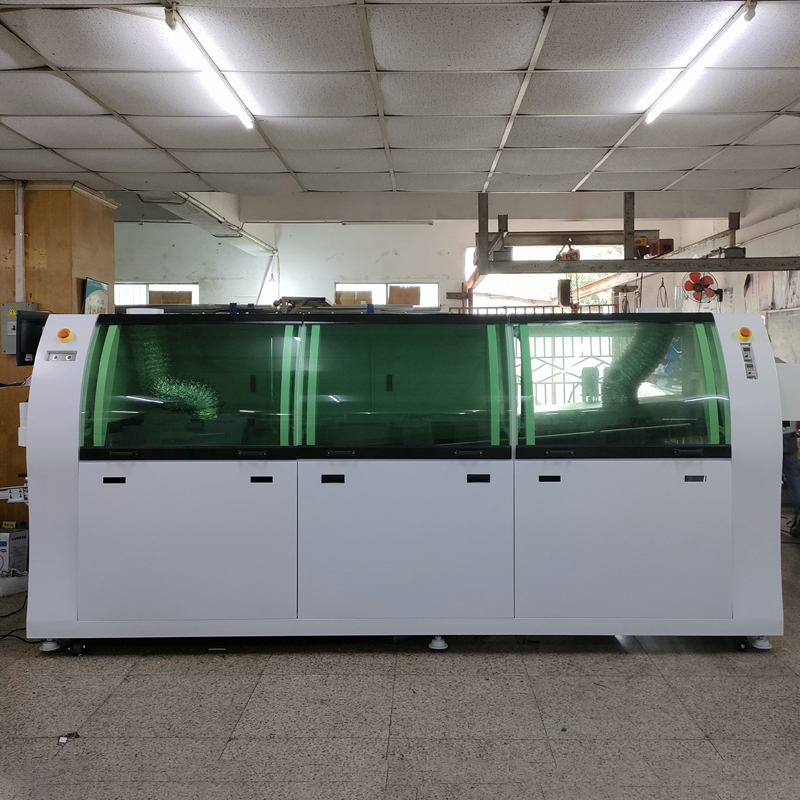

波峰焊通過熔化焊接材料（焊錫）形成的波峰，實現電子元器件的焊接連接

波峰焊是一種通過熔化焊接材料來實現電子元器件間連接的方法。它的工作原理主要分為以下幾個步驟：

首先，需要準備焊接材料，一般為焊錫。焊錫會被加熱至熔點以上，以保證能夠順利進行焊接。

接下來，焊接材料被放置在一個稱為焊錫浴的容器中。焊錫浴是一個溫度控制良好的容器，保持著適宜的溫度以維持焊接的質量。

當焊接材料進入焊錫浴時，焊錫會在浴面形成一個凸起，被稱為焊錫波峰。這個波峰通過一根稱為波峰導軌的裝置形成，它會將焊錫推至一定高度，形成一個波峰形狀。

當需要進行焊接的電子元器件接觸到焊錫波峰時，焊錫會熔化并涂覆在元器件的焊盤上。通過熔化的焊錫，電子元器件與焊盤之間形成了可靠的焊接連接。

綜上所述，波峰焊的工作原理可以簡單概括為通過熔化焊接材料（焊錫）形成的波峰，實現電子元器件的焊接連接。這種焊接方法具有一定的自動化程度，可以高效地進行焊接，同時確保焊接的質量和可靠性。

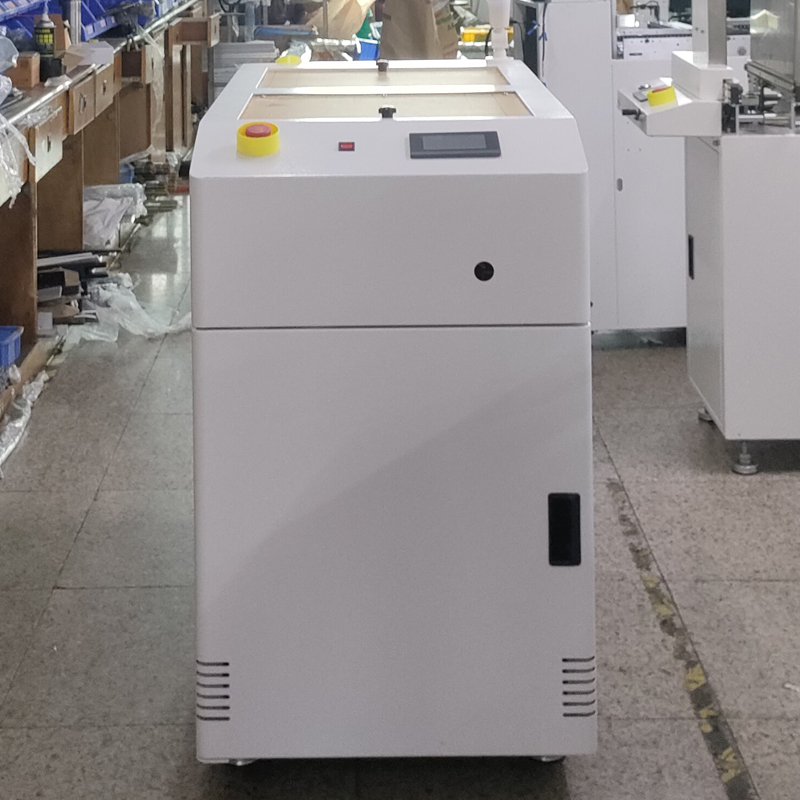

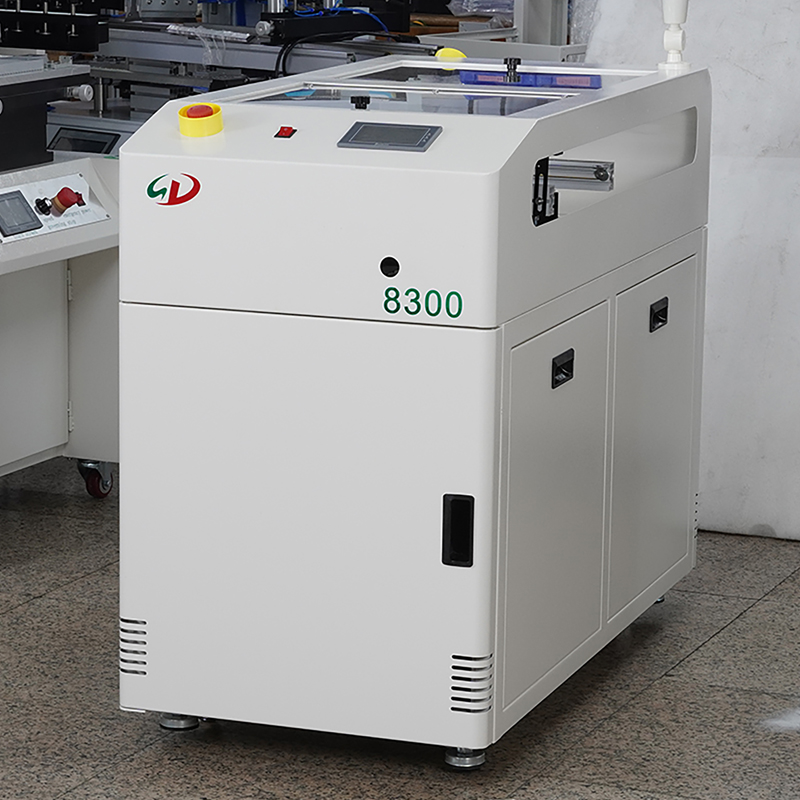

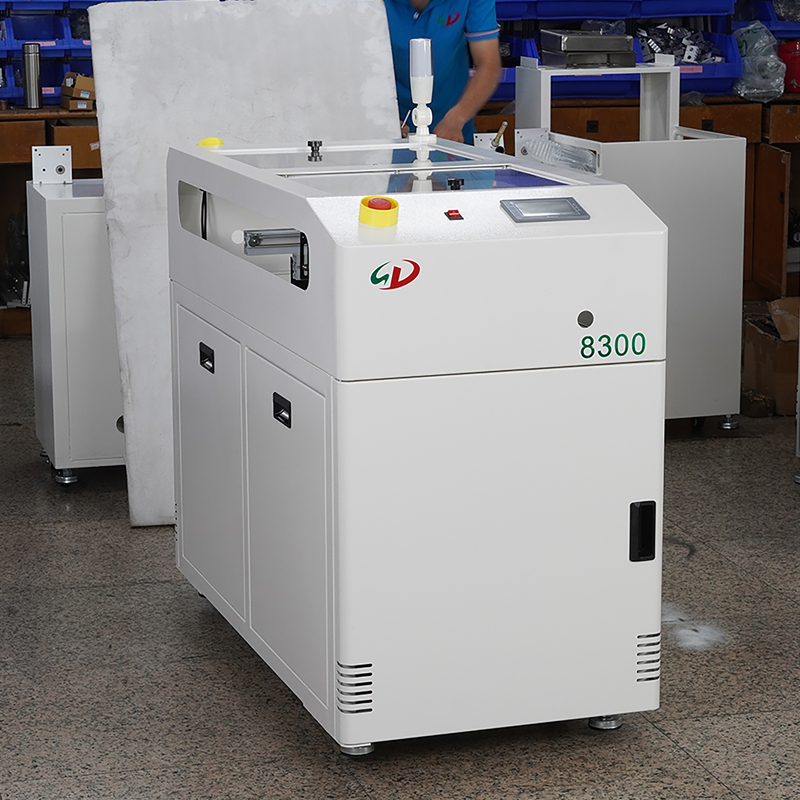

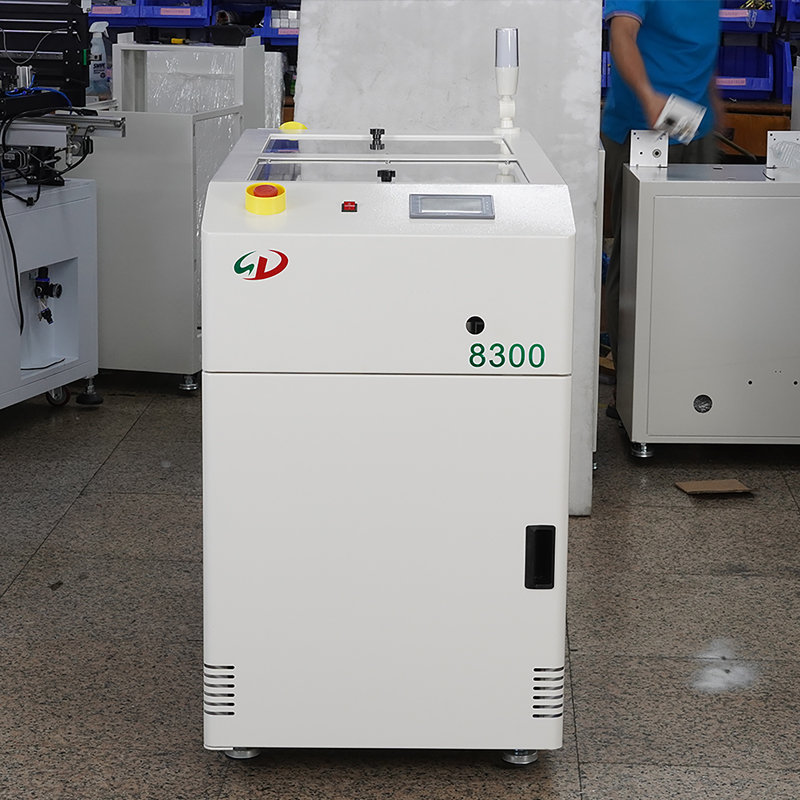

平行移載機SMT生產線或DIP生產線

平行移載機是一種應用于自動化生產線兩端之間或中心線有偏差的兩條輸送線體間的平行過渡輸送設備。其主要由機架組件、移載小車、輸送導軌、電器控制等幾部分組成。平行移載機是特別為貼裝或插件流水線配套的水平接駁平行移載機構，用于PCB板分板轉接輸送?？蓾M(mǎn)足寬度為50～300mm、適宜長度的貼裝或短插元件PCB板的傳輸需要。適用于SMT生產線或DIP生產線或其它物流系統多線之間的錯位平移接駁，將工件（PCB或片狀材料）自動轉移至下一特定設備的生產模式。 它可以用2至4條的貼片線只需用到1臺回流焊或2條插件線只需要一臺波峰焊。平行移載機雙軌設置操作主要涉及設備的安裝、調試和運行。包含以下步驟：1、設備安裝：首先，確保平行移載機和雙軌系統的安裝基礎穩固可靠。然后，按照制造商提供的說明書，將平行移載機和雙軌系統安裝在合適的位置。確保所有連接件緊固，設備運行平穩。2、軌道調整：對雙軌系統進行調整，確保兩條軌道平行且等高。這可以通過調整軌道底部的支撐腳或墊片來實現。同時，檢查軌道之間的距離是否符合平行移載機的要求。3、設備連接：將平行移載機與雙軌系統連接。通常，這包括將移載機的驅動輪安裝在軌道上，并將移載機的動力源（如電機、氣缸等）與軌道系統連接。4、控制系統設置：根據實際需求，設置平行移載機的控制系統。這可能包括速度、加速度、行程等參數。同時，確保控制系統與雙軌系統的安全聯鎖裝置正常工作。5、設備調試：在確保所有連接和設置正確后，進行設備調試。首先，進行空載運行，觀察設備運行是否平穩、噪音是否正常。然后，進行負載運行，測試設備的承載能力和穩定性。6、安全檢查：在設備調試完成后，進行安全檢查。確保所有安全防護裝置正常工作，操作人員能夠安全地操作設備。7、設備使用和維護：在設備投入使用后，要按照制造商的建議進行定期維護和檢查，確保設備的正常運行和使用壽命。

波峰焊和選擇性波峰焊的區別分析

波峰焊是一種全局焊接技術。在焊接過程中，整個電路板會被浸入到熔融的焊料中，通過焊料波峰的沖擊力和潤濕性，將焊料均勻地涂覆在需要焊接的元器件引腳上。這種方法適用于大批量、高密度的電路板焊接，其焊接效率高，能夠滿足快速生產的需求。

波峰焊的使用場景：

　　大批量生產：普通波峰焊適用于需要快速、連續焊接大量電路板的場景。由于它可以同時焊接多個連接點，因此在大批量生產中能夠提供較高的焊接速度和效率。

　　成本低：普通波峰焊的設備相對簡單且成本較低，適合預算有限的情況。

　　簡單的電路板設計：對于設計簡單、不需要高精度焊接的電路板，普通波峰焊可以滿足需求。

選擇性波峰焊

選擇性波峰焊是一種局部焊接技術，它通過在特定區域形成波峰，只對需要焊接的元器件引腳進行焊接，這種焊接方法具有很高的靈活性和精確性，能夠?qū)崿F(xiàn)對單個或少量元器件的高效焊接，特別適用于高混合度、小批量生產的電路板。選擇性波峰焊能夠在不損壞原有電子元器件的情況下，僅將焊料應用于需要連接的區域，能夠有效地避免對周?chē)骷臒嵊绊?，提高焊接質量和可靠性。

選擇性波峰焊的使用場景：

　　高精度焊接需求：選擇性波峰焊可以根據焊接對象的要求，精確調節每個焊點的焊接溫度、時間和流量等參數，實現高精度的焊接。

　　特定區域焊接：選擇性波峰焊適用于對特定區域進行焊接的需求，例如復雜組件或需要高精度焊接的部件。

　　小批量生產和特定組件焊接：選擇性波峰焊更適用于小批量生產和特定組件的焊接，如電路板的修復和組裝等。

　　節省材料：選擇性波峰焊可以節省助焊劑和焊料的使用，因?yàn)橹挥泻附訁^(qū)域會與焊料接觸。

　　減少錫渣和離子污染，提高了線路板的清潔度。

　　避免熱沖擊：選擇性波峰焊不會對整塊線路板造成熱沖擊，避免了可能因熱沖擊導致的缺陷。

波峰焊與選擇性波峰焊優缺點比較：

　　選擇性波峰焊的優點在于其高度的靈活性和精確性，以及對周?chē)骷牡蜔嵊绊?。這使得它在處理復雜電路板和高要求元器件時具有顯著優勢。然而，選擇性波峰焊的設備成本和維護成本相對較高，且焊接速度相對較慢，這在一定程度上限制了其在大規模生產中的應用。

　　波峰焊的優點在于其高效率和高通孔填充率，特別適用于大批量、高密度的電路板生產。此外，波峰焊的設備成本和維護成本相對較低，使得其在成本控制方面具有優勢。然而，波峰焊在焊接過程中容易對周?chē)骷斐蔁嵊绊?，以及?duì)復雜電路板的焊接靈活度不夠。這些問題在一定程度上影響了波峰焊在高端領域的應用。
